設備概述：

YJW系列電液式鋼筋正反彎曲試驗機是公司研制開發的鋼材正反彎曲試驗機，本機采用臥式結構設計，具有美觀緊湊、彎曲角度任選自控、停車后無慣性、操作方便快捷、性能可靠等特點。

主要功能：

主要用應用于帶肋鋼筋、棒材、板材等金屬材料的彎曲及反彎曲試驗，測定其彎曲塑形彎形能力。該機滿足GB/T1499.2-2018《鋼筋混凝土用鋼第2部分：熱軋帶肋鋼筋》、GB/T28900-2012《鋼筋混凝土用鋼材試驗方法》、YB/T5126-2003《鋼筋混凝土用鋼筋彎曲和反向彎曲試驗方法》、GB/T232-2010《金屬材料彎曲試驗方法》等相關標準要求。

主要特點：
1、  臥式結構設計，試驗在工作臺面操作，操作方便。

2、  液壓雙向缸加載，加荷速度快、效率高。

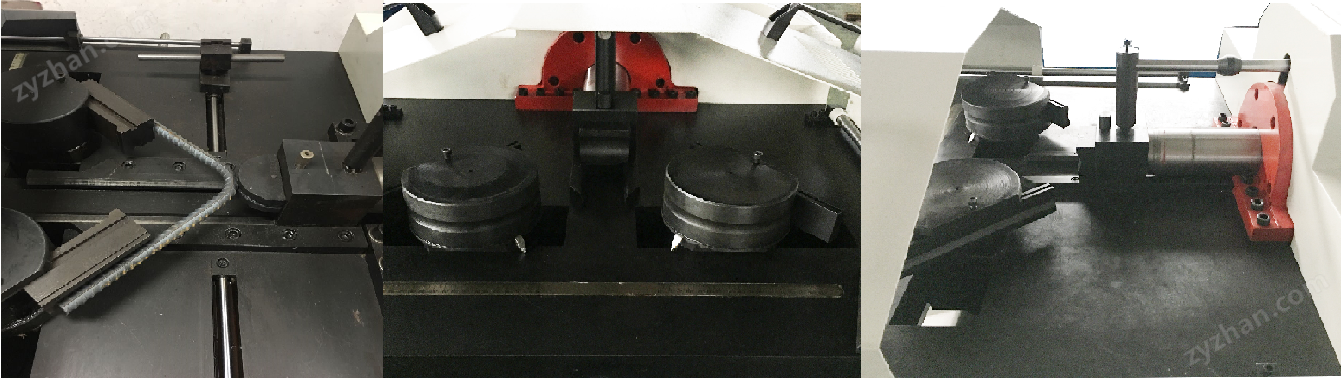

3、  活塞前端設計彎心快換機構，更換。

4、  調整按鈕控制彎曲鉗口同步進退，以調整彎曲支點距離，能夠進行0-180°彎曲實驗。

5、  獨特的氧化皮自動回收設計，調節絲杠放置于支撐滑塊槽后側，有效防止氧化皮損傷絲桿。

6、  在控制系統中彎曲角度任意設置，精度高，操作方便。

7、  根據反彎試驗要求，專門設計正彎90°、反彎-20°試驗快捷鍵，操作方便。

8、  光電編碼器進行角度測量，準確、可靠。

9、  在壓力油路中設計有壓力傳感裝置，系統壓力適時顯示。

10、液壓系統采用三位四通電磁閥控制，中位使油缸兩腔閉合，可適當進行彎曲負荷保持。

11、具有安全防護裝置。

滿足標準：
GB/T1499.2-2018《鋼筋混凝土用鋼第2部分：熱軋帶肋鋼筋》

GB/T28900-2012《鋼筋混凝土用鋼材試驗方法》

YB/T5126-2003《鋼筋混凝土用鋼筋彎曲和反向彎曲試驗方法》

GB/T232-2010《金屬材料彎曲試驗方法》

技術參數：

技術名稱	技術參數
產品型號	YJW-32A	YJW-40A	YJW-50A
彎曲圓試樣直徑	Φ6~32mm	Φ6~40mm	Φ20~50mm
彎曲角度范圍	0～180度
系統工作壓力	31.5MPa
彎心直徑范圍	Φ18~256mm	Φ18~320mm	Φ60~400mm
	供用戶選配
彎芯直徑參數	D＝3～8d
主電機功率	4KW
外形尺寸	1500×950×1300mm
機器質量	1000Kg



所用壓頭對應表

牌號	公稱直徑d	彎曲壓頭直徑
HRB400 HRBF400 HRB400E HRBF400E	6-25	4d
	28-40	5d
	＞40-50	6d
HRB500 HRBF500 HRB500E HRBF500E	6-25	6d
	28-40	7d
	＞40-50	8d
HRB600	6-25	6d
	28-40	7d
	＞40-50	8d
