QGS系列機械格柵除污機

QGS系列機械格柵除污機主要由機架、耙齒、提升鏈、電機減速裝置等組成。工作時，由固定于提升鏈上的清污耙齒在驅動裝置的帶動下，將水下格柵部分截留的污物撈上，清污耙齒依靠二側提升鏈同步由柵后至柵前順時針回轉運動，當耙齒到機體上部時，由于轉向?qū)к壖皩?dǎo)輪的作用，污物依靠重力自行落下卸污。

【技術特點】

回轉式格柵除污機整機結構緊湊、體積小、重量輕、運轉平衡、工作可靠、維修簡便；

運行安全、傳動系統中設有機械過載保護和超載限制器雙重保護，當水下鏈條或耙齒被卡住后，電機將自動斷電。

水下鏈輪及鏈條具有防堵塞保護裝置，運行可靠，排污干凈。

操作方便，具有點動、自動遠控功能。

【設備結構及技術性能描述】

形式及功能

格柵除污機為機械耙污的型式，適用于清除原生污水的漂浮物。

循環齒耙式格柵除污機是用于清除污水中較小固體懸浮物的細格柵設備，主要由機架、驅動變速系統、傳動導輪、支承輪以及繞其轉動的封閉式回轉牽引鏈、耙齒等組成。

在電機減速器的驅動下，回轉牽引鏈由下往上做回轉運動，當牽引鏈上的耙齒運轉到迎水面時，耙齒做清撈動作，將污水中所截留的雜物刮到耙齒上。由于耙齒設計成雙齒齒耙，雙齒間呈一夾角，當一齒插入柵條縫隙中清撈時，另一齒則與其形成包圍之勢將雜物包圍住，不讓其脫落，清除效率高且。當耙齒運轉到機器上部時，耙齒翻轉，雜物靠自重自行脫落。

整個工作過程可以是連續的，也可以是間歇的。在無人看管的條件下，可保證連續穩定的工作。

整套設備具有機械的和電氣的過載保護裝置，在設備發生故障時，發出聲光報警，可避免設備超負荷工作，并將這些信號輸出至中控室和分控室。

耙齒運行平穩、布置均勻、有足夠的強度和剛度，滿足額定載荷的要求，并且便于更換。

機架具有足夠的強度和剛度。

減速器密封可靠，不得漏油。采用擺線針輪減速機。

在操作人員需要靠近的部位，設置防護罩。

【性能】

格柵除污機設置在污水進水渠處，以截留和耙除吸或纏繞在格柵表面的漂浮物，除污耙的設計能使柵渣的含水量盡可能減小。

耙污機構在運行中斷后一旦恢復運行時，耙污機構能在阻塞的格柵上去除積聚的柵渣。

2.3機耙行走裝置靈活、平穩、制動可靠，定位精度≤2mm，除污機具有全面可靠的機械過扭保護裝置，保證安全運行。

2.4格柵清污機采用封閉式牽引鏈設計，以防止雜物進入牽引鏈中將牽引鏈卡死。牽引鏈主要由鏈板、鏈銷和滾子組成，運行時由機架上的導軌作導向，滾子在導軌上作滾動運動。

2.5清污機的柵條放置于齒耙牽引鏈的中間位置，以避免硬物帶入底部將齒耙及牽引鏈卡死造成故障。

2.6清污機底部設有防堵塞保護裝置和防止脫鏈的保護措施及裝置；水下軸組件采用不銹鋼材料，配以尼龍軸承以盡可能減少水下部件的日常維護。

2.7清污機設有可靠的防護罩加以密封。

2.8清污機的驅動裝置平穩可靠，無異常噪音。為避免沖擊負荷對設備的損壞，除設有過力矩保護裝置外，還設有電氣過載保護系統。設備的所有轉動部位的潤滑都可方便地進行。

2.9清污機可每天24小時連續運行，工作時的噪音不大于75dB(A)。

2.10清污機在運行過程中沒有污物卡滯現象，運行可靠，在無人看管的情況下，可保證連續穩定工作。

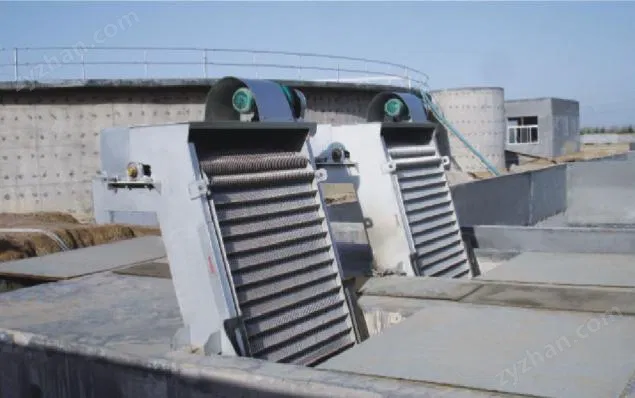

2.11清污機安裝在渠道中，平臺上部采用封閉結構，外型美觀大方，不影響周圍環境衛生。
