詳細說明
一、概述
我廠生產的AELC(Y)液位控制型自吸裝置是根據射流原理，參考技術自行設計和制造。
AELC(Y)液位控制型自吸裝置，靠氣體的噴射裝置而實現抽氣，通過液位控制實現自動化。相比壓力開關控制的自吸裝置，該裝置使用壽命長，性能穩定，對泵及密封有一定保護作用。它可安裝在管路上，與泵的抽氣孔連接，使泵具有自吸能力，能保證在自吸罐內充滿水時，自動起動泵，并在泵啟動好后，自動關閉自吸裝置。特別適合于船用離心泵配置使用，在其他條件相似的工業泵上也可使用。便于實現自動化控制。
二、性能規格及材料
AELC(Y)型自吸裝置有四種規格：
型號 | AELC(Y)-35 | AELC(Y)-45 | AELC(Y)-55 | AELC(Y)-65 |
自吸能力Nl/min | 300 | 500 | 700 | 1000 |
抽氣量L/min | 70 | 120 | 190 | 240 |
所需壓縮空氣MPa | 0.5~0.7 | 0.5~0.7 | 0.5~0.7 | 0.5~0.7 |
控制箱有兩種規格:
防爆等級 | 防護等級 | 填料函 | 電壓 | |
普通型 |
| IP44 | 普通 | 380V/50Hz |
防爆型 | EXIIBT4 | IP56 | 防爆EXdIIC Gb | 380V/50Hz |
AELC(Y)型自吸裝置適用介質：海水、淡水、輕質油類、各種酸堿液體等。
三、結構

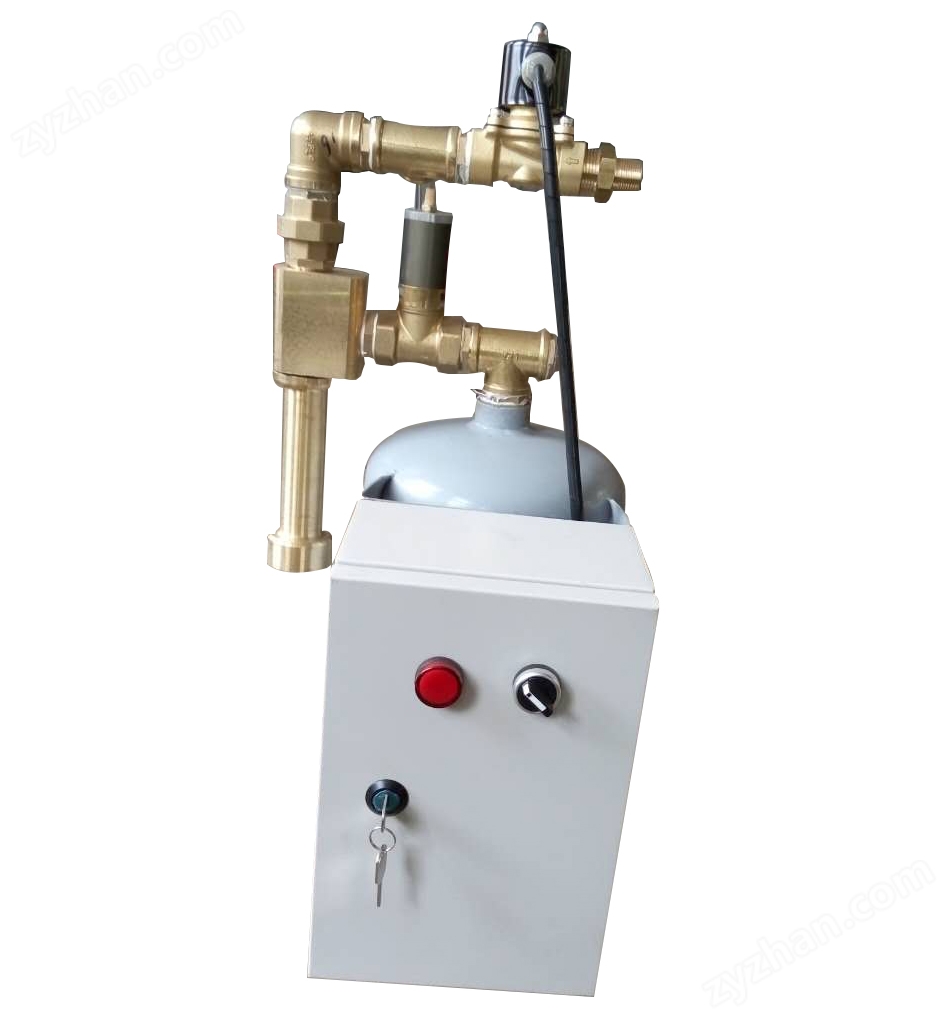

AELC(Y)型自吸裝置，是由噴射體、噴嘴、接頭、電磁閥(普通型或防爆型)、氣動閥、液位開關，自吸罐、控制箱等零部件組成，易于安裝使用。裝置的外形、安裝尺寸、接法和電器線路圖見附圖。
安裝尺寸圖
控制箱電路圖
四、自吸裝置的工作原理
在啟動本裝置前，必須關閉泵出口閥門（管路必須密封）,氣源打開，通道自吸裝置。否則自吸裝置將無法正常工作。
開啟控制箱的電源220V，控制箱面板旋鈕指向“電磁閥”，此時停機狀態，如需要遠程控制泵，則把旋鈕指向選到“自動”，如需就地控制泵則把旋鈕指向“手動”，例如，旋鈕旋到“手動”，此時電磁閥(普通型或防爆型)、氣動閥同時打開，高壓空氣進入自吸裝置管路，高壓氣體經過噴射泵的噴嘴，形成高速氣射流，把自吸罐內的空氣吸走，從而使自吸罐壓力下降形成負壓。在壓差的作用下液體會自動向泵進口流動從而流進自吸罐，當罐中液體接觸到液位開關時，液位傳感器的觸點發出信號給控制箱，控制箱將關閉電磁閥同時啟動電機和關閉氣動閥，打開出口閥門,泵即開始正常運轉。
五、使用說明
1、自吸裝置電器元件使用電壓220V、50Hz或60Hz。絕緣等級IP56。
2、使用自吸裝置必須有壓縮空氣氣源、壓縮空氣的壓力范圍0.5-0.7MPa，壓縮空氣的消耗量為0.3m3/min-1m3/min。
3、在泵啟動后不能正常排水者，應斷開電源，對自吸裝置、泵及泵管路進行檢查，排除故障后，重新啟動
4、在啟動本裝置前，必須關閉泵出口閥門（管路必須密封）,氣源打開。
