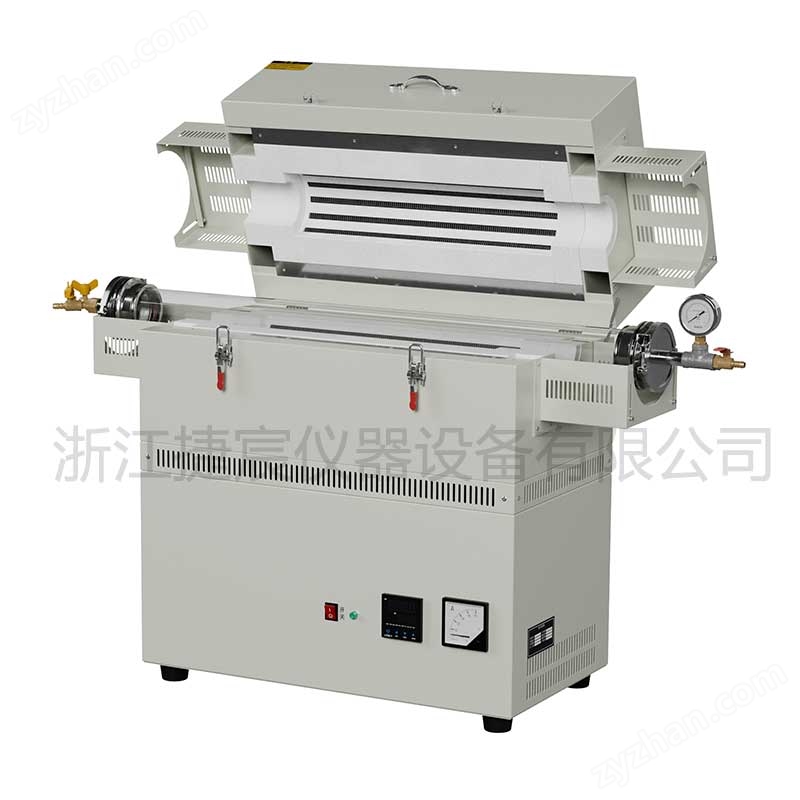

標準名稱：開啟式臥式真空管式爐
型號：OTF-1200X-200MM

溫度范圍：100 ~ 1200℃
爐膛尺寸：φ200*680MM
發熱區域：580MM
可配爐管：φ200*1110MM
波 動 度：±1℃
顯示精度：1℃
升溫速度：≤50℃/min；（可任意調節低于每分鐘50度的速度）
整機功率：6KW
電 源：380V, 50Hz
配 件：氣體流量計和水冷裝置

產品介紹：
  開啟式臥式真空管式爐采用優質高溫石英材料為爐管，低蓄熱輕質纖維材料制作發熱爐膽，高效節能，優質高溫發熱絲為發熱元件?？刂葡到y(tǒng)為的LTDE可編程儀表，可任意設置升溫降溫，恒溫，定時開機，關機等多波段操作?？刂破魑挥跔t體下方，一體化制作，爐體和溫控器的電氣連接出廠前已完成，通上電源即可使用，控制系統采用升溫速度可設定的LTDE可編程儀表，PID+SSR系統同步協調控制，使任何試驗或?qū)嶒?yàn)的一致性和再現性成為可能。

  具有自動恒溫及時間控制功能，并附設有二級超溫自動保護功能，控制可靠，使用安全。密封系統帶有雙頭進氣閥，單頭出氣閥，真空壓力表，不銹鋼密封頭，和耐高溫密封膠，密封性能好，如需要還可另配流量計。

  該真空爐美觀大方，性能好，是各高等院?？蒲袉挝焕硐氲恼婵展苁诫姞t。

詳細資料：

一．溫度控制系統

1.1 溫度測量：S分鉑銠--鉑熱電偶；
1.2 控制系統：LTDE全自動可編程儀表，PID調節，顯示精度1℃
1.3 成套電器：采用品牌接觸器，散熱風扇，固態繼電器；
1.4 時 間 制：可設定升溫時間，恒溫時間控制，恒溫時間到達，自動停機；
1.5 超溫保護：內置式二級超溫保護裝置，雙重保險；
1.6 運行方式：全量程可調節恒溫，恒定運行；程序運行。

二、爐體結構及用料
2.1 爐殼材料：外箱殼采用優質冷板經磷酸皮膜鹽處理后高溫噴塑，顏色為電腦灰；
2.2 爐膽材料：采用高輻射低蓄熱超輕質纖維爐板六面拼搭而成，耐急冷急熱，節能高效
2.3 隔熱方法：纖維棉毯；
2.4 測 溫 口：熱電偶從爐體下方進入；
2.5 接 線 柱：發熱爐絲接線柱位于爐體下方位置；
2.6 控 制 器：由角鋼框架金屬面板，內置控制系統及補償導線，位于爐體下方
2.7 加熱元件：高溫電阻絲；
2.8 爐管材料：高純石英管；
2.9 密封裝置：不銹鋼鏍桿及快接綜合法蘭；
2.10 整機重量：約40KG
2.11 標準包裝：木箱

三．配備的技術資料及附件：

3.1 操作說明書
3.2 產品保修卡

四．售后服務：
4.1 負責對用戶進行遠程技術指導
4.2 及時提供設備的備件、配件
4.3 提供設備使用過程中的技術咨詢和支持
4.4 接到客戶故障通知8個工作時內立即響應

五．主要元器件
爐體一臺
LTDE可編程控制儀表
固態繼電器
中間繼電器
熱電偶
散熱電機
高溫發熱絲

備注：真空管式爐標配密封法蘭為鏍桿緊固式，如需升級為快接式密封法蘭（使用更方便、快捷高效）另加500元 ”

快接式法蘭如下圖：
