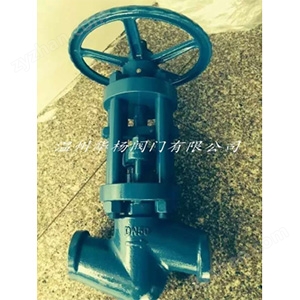

詳細資料：KJ61Y產品廣泛應用于水處理設備，化工設備，石化設備，石油設備，造紙?jiān)O(shè)備，采礦設備，電力設備配套，液化氣設備，食品設備，制藥設備，給排水設備，市政閥門，機械設備閥門，電子工業閥門，城建閥門，工業管道閥門，通用零部件，工業設備，消防暖通，空調，過濾設備，環保設備等領域

詳細資料：

KJ61Y產品廣泛應用于水處理設備，化工設備，石化設備，石油設備，造紙?jiān)O(shè)備，采礦設備，電力設備配套，液化氣設備，食品設備，制藥設備，給排水設備，市政閥門，機械設備閥門，電子工業閥門，城建閥門，工業管道閥門，通用零部件，工業設備，消防暖通，空調，過濾設備，環保設備等領域。歡迎選購訂做！
   公稱壓力：PN1.0-25.0Mpa，150Lb-2500Lb
工作溫度：-40-600℃
公稱通徑：DN15-600mm
連接方式：法蘭，螺紋，對焊，承插焊，NPT
材質：PVC，ABS，RPP，304，316，304L，316L，WCB，CF3，CF8，CF3M，CF8M，鑄鋼，球墨鑄鐵，鍛鋼，不銹鋼，銅等。

工作原理
截止閥，也叫截門，是使用***廣泛的一種閥門，它之所以廣受歡迎，是由于開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便，不僅適用于中 低壓，而且適用于高壓。 截止閥的閉合原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。 截止閥只許介質單向流動，安裝時有方向性。截止閥的結構 長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性 不強。



截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。本閥要水平安裝 截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。

用途

    主要安裝在水、汽管道上作為啟閉裝置（如汽機、鍋爐疏放水、鍋爐定期排污門、減溫水總門等），在火電廠的疏放水系統中，目前大都采用國內的普通閥門或進口閥門，由于此類閥門結構的原因，閥芯和閥座長時間受到高溫、高壓流體的沖蝕，磨損極快，使閥門關閉不嚴，從而造成疏放水系統閥門的內漏問題。鑒于此我公司開發出能夠解決內漏問題的專用閥門—抗沖刷截止閥。

標準與規范

設計與制造	結構長度	焊接端	壓力-溫度等級	試驗與檢驗
JB/T3595 ASME B16.34 DL/T531	JB3595 ASME B16.34 GB/T15188.1	JB/T3595 ANSI B16.25	JB/T3595 ASME B16.34	JB/T3595 API 598

截止閥（stop valve,Globe Valve）的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。

    截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥內時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。

主要性能規范

產品型號	公稱壓力(Mpa)	試驗壓力(Mpa)		工作壓力(Mpa)			工作溫度(℃)	適用 介質
		殼體強度	密封
				P54	P55	P57
KJ９６8Ｙ-100	10.0	15.0	11.0	/	/	/	≤450℃	水、蒸汽、油品
KJ９６8Ｙ-160	16.0	24.0	17.6	/	/	/
KJ９６8Ｙ-250	25.0	37.5	27.5	/	/	/
KJ９６8Ｙ-320	32.0	48.0	35.2	/	/	/
KJ９６8Y -P54/100V	/	30	22	10	/	/	≤540℃	蒸汽
KJ９６8Y -P54/140V	/	38	28	14	/	/
KJ９６8Y -P54/170V	/	48	36	17	/	/
KJ９６8Y -P55/100V	/	38	28	/	10	/	≤555℃
KJ９６8Y -P55/140V	/	48	36	/	14	/
KJ９６8Y -P55/170V	/	53	39	/	17	/
KJ９６8Y -P57/100V	/	48	36	/	/	10	≤570℃
KJ９６8Y -P57/140V	/	55	40	/	/	14
KJ９６8Y -P57/170V	/	60	44	/	/	17

 主要零件材料：

零件名稱	閥 體  閥蓋	支架	閥 桿	閥 瓣	密封面	填  料	閥桿螺母
KJ９６8Y型	碳 鋼	碳鋼	鉻鉬 釩鋼	鉻鉬 釩鋼	合金鋼	柔性石墨	鋁黃銅
KJ９６8Y型					硬質合金
KJ９６8Y-P54型	鉻鉬釩鋼	碳鋼
KJ９６8Y-P55型
KJ９６8Y-P57型

結構特點：

1、閥門采用直通式結構。    2、為避免在使用過程中，介質對密封副的高速?zèng)_刷，密封度采用雙閥座結構，先節流并阻斷贓物，在利用節流后的介質使密封面得到自清潔，從而解決了在閥門關閉時，由于較臟的介質壓在閥座密封面上，使閥門產生泄露和使用壽命短的問題。    3、公稱通徑DN≤50mm的抗沖刷截止閥閥體與閥蓋的連接是夾箍銷軸式連接、DN65以上的抗沖刷截止閥的閥體與閥蓋的連接采用自密封式法蘭連接形式。這兩種結構都具有拆、裝方便、安全可靠。                   4、閥門兩端支管為焊接連接。    5、閥座、閥瓣密封面均采用進口鈷基硬質合金堆焊而成。密封面具有硬度高，耐磨擦，抗擦傷等特點。    6、采用氮化鋼作為閥桿材料，使之滲氮后的閥桿表面硬度高、耐磨、抗擦傷，同時具有防腐蝕，使用壽命長的特點。

注意事項：

1、本閥門只作為全開或全關使用，不能作為調節閥使用。    2、傳動部位應保持清潔，定期加注潤滑油。    3、開啟或關閉應用于手輪或電動裝置，盡量不借助杠桿或其他工具。    4、介質流向?yàn)楦哌M(jìn)低出(倒流)，安裝時保證介質流向與閥體上流向箭頭方向一致，切勿裝反。    5、閥門可安裝在管道上的任何位置，同時根據介質的溫度選擇碳鋼或合金鋼材料的閥門。 訂貨須知：     一、①KJ61Y抗沖刷截止閥產品名稱與型號②KJ61Y抗沖刷截止閥口徑③KJ61Y抗沖刷截止閥是否帶附件以便我們的為您正確選型。     二、若已經由設計單位選定型號，請按型號直接向我們?nèi)A楊銷售部訂購。     三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A楊的閥門專家為您審核把關。 尊敬的客戶： ?。?！
