產品簡介

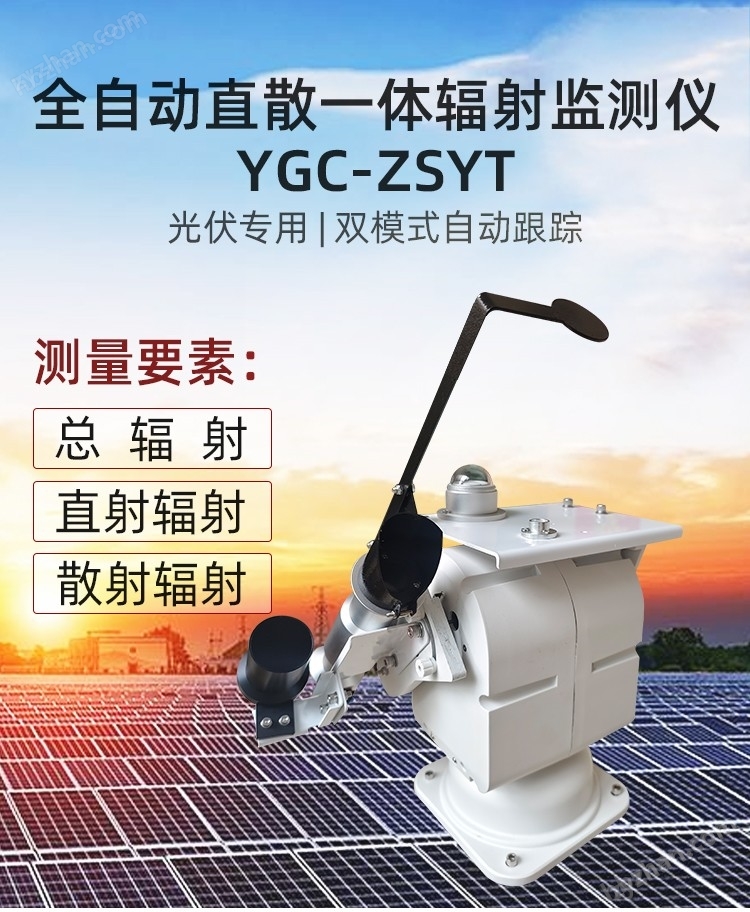

YGC-ZSYT系列全自動直散一體輻射監測儀，是一款全天候全自動測量直接輻射、散射輻射、太陽總輻射的綜合型輻射觀測儀器，無需人工值守。該儀器采用的雙追蹤模式：四象限光追蹤和GPS太陽軌跡追蹤，高精度四象限光追蹤，可以自動補償安裝造成的誤差，大大降低了儀器安裝要求，而GPS太陽軌跡跟蹤算法可以在陰天多云天氣狀況下準確進行太陽軌跡定位跟蹤。該款產品可以裝載各種類型的太陽輻射傳感器，性能穩定、負載能力出色、環境適應性強，能夠在各種不好氣候條件下穩定工作，廣泛應用于光伏環境監測、太陽輻射觀測、農林科研研究等眾多領域。
全自動太陽跟蹤器技術參數
參數名稱 | 規格參數 | 說明 |
驅動原理 | 齒輪減速傳動 | |
電機類型 | 永磁同步電機 | |
追蹤模式 | 主動模式 | 有太陽光時，四象限光追蹤主動調整云臺對準太陽 |
被動模式 | 沒有太陽光時，GPS計算出太陽軌跡（高度角 方位角）調整云臺對準太陽 | |
指向精度 | ＜0.1°（主動跟蹤，四象限光追蹤） ＜0.5°（被動跟蹤，GPS太陽軌跡計算） | |
角 速 度 | 大4.5°/S | |
旋轉角度 | 水平0～350°，垂直0～120° | |
GPS測量方式 | 授時 日期計算太陽軌跡（高度角 方位角） | |
扭矩 | 12 Nm | |
有效載荷 | 17 Kg | |
通訊方式 | 標配RS485通訊 | 可選配4G通訊、藍牙通訊 |
防護等級 | IP66 | |
供電方式 | DC9V-30V | 輸出線纜如需延長，須加大供電電壓 |
工作環境 | 溫度-20℃～ 55℃（常溫型） 溫度-40℃～ 55℃（低溫型） | |
濕度0～85%RH | ||
產品尺寸 | 174(W)×174(D)×284(H) mm | |
重量 | 6.3Kg | 實際重量視具體配置有所不同 |
技術指標 | 規格參數 | 說明 |
等級 | 一級表 | |
0.28um～3um | ||
量程范圍 | 0～2000W/m2 | |
開敞角 | 5° | |
信號輸出 | 0～20mV | |
響應時間 | 20s | |
≥7uV/W*m-2 | ||
零點偏移 | ±4W/m2 | 環境溫度5K/h變化響應 |
年穩定性 | ±1%/年 | |
溫度響應 | ±2% | -10℃~40℃，相對于20℃ |
非線性 | ±0.5% | 200W/m2-1000W/m2 |
傾斜響應 | ±0.5% | 0°~90° |
絕緣電阻 | ≥1MΩ | |
工作環境 | 溫度：-40℃～85℃ 濕度：0～100 | |
重量 | 1Kg | 不含線纜 |
外形尺寸 | 圓筒直徑56mm，長度287.5mm | |
參考標準 | 《GB/T 33706-2017 標準直接輻射表》、《GB/T 37468-2019 直接輻射表》 | |
技術指標 | 規格參數 | 說明 |
光譜范圍 | 0.3um～1um | |
量程范圍 | 0～1500W/m2 | |
信號輸出 | RS485 | |
響應時間 | 5s | |
靈 敏 度 | ≥7uV/W*m-2 | |
準確度 | ±5% | |
余弦響應 | ＜±10% | 太陽高度角10°時 |
非線性 | ＜±5% | |
年穩定性 | ＜±5%/年 | |
工作環境 | 溫度：-40℃～60℃ 濕度：0～100 | |
產品重量 | 420g | |
產品功耗 | 0.48W | |
參考標準 | 《GB/T 19565-2017 總輻射表》、《GB/T 33704-2017 標準總輻射表》 | |
太陽總輻射傳感器技術參數
技術指標 | 規格參數 | 說明 |
光譜范圍 | 0.3um～1um | |
量程范圍 | 0～1500W/m2 | |
信號輸出 | RS485 | |
響應時間 | 5s | |
靈 敏 度 | ≥7uV/W*m-2 | |
準確度 | ±5% | |
余弦響應 | ＜±10% | 太陽高度角10°時 |
非線性 | ＜±5% | |
年穩定性 | ＜±5%/年 | |
工作環境 | 溫度：-40℃～85℃ 濕度：0～100 | |
產品重量 | 420g | |
產品功耗 | 0.48W | |
參考標準 | 《GB/T 19565-2017 總輻射表》、《GB/T 33704-2017 標準總輻射表》 | |
