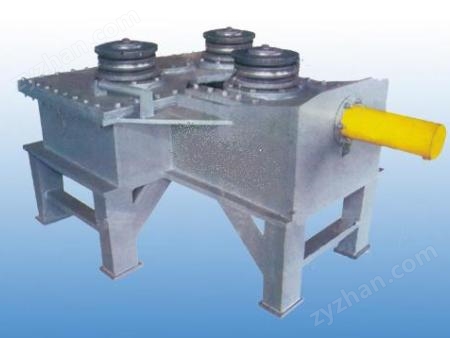

F8液壓法蘭機

產品簡介：

    F8型液壓卷圓機是我公司F6型升級產品，它是一種新型的具有卷圓功能及起頂功能的裝置。F8型液壓式型材冷彎卷圓機為全液壓傳動，電氣集中控制，主要適用于將各種型材如：扁鋼、槽鋼、圓管或其它異型截面型材卷彎成曲率的圓形、弧形、螺旋型等工藝，也適合用于對外加工，利潤豐厚。卷圓機具有獨立的液壓系統與電器控制系統，采用按鈕集中控制，具有點動和聯動兩種操作方式，其壓力和行程均可在規定范圍內進行調整。其結構合理，具有體積小,能耗低,效率高,無噪音,裝卸快速使用方便,操作簡單,承載能力強,壽命長,卷園速度快,一機多用質量可靠等眾多優點, 代替了原有鋼板下料、對接、校正、車床加工等復雜工藝并節省了氧氣、乙炔、勞動力、原材料等，是制造法蘭的母機。是風機、石化、造船、橋梁模板、網架、鋼結構建筑、大型管道、水工儀表等行業高效、節能、節材的理想加工設備。
主要參數：
油缸行程：300mm    電機功率：11KW    液體工作壓力：25MPa
減速機型號：ZQ400  速比：48.57  電壓：380V
主機外型尺寸（長×寬×高）：2200mm×1600mm×1200mm
適合扁鋼（厚度：30mm--60mm 寬度：30mm—120mm）卷成法蘭
圓管（￠20---￠300）卷圓或起弧
槽鋼（8#----20#）卷圓或起弧
結構及工作原理：
　　設備主要由主機、液壓站、電控柜三大部分組成。由電動油泵輸出的高壓油，經高壓油管送入工作油缸或馬達內，高壓油推動工作油缸或馬達內柱塞，產生推推力和扭矩，通過模具部件彎曲型材。
