技 術 參 數 和 性 能
閥 體

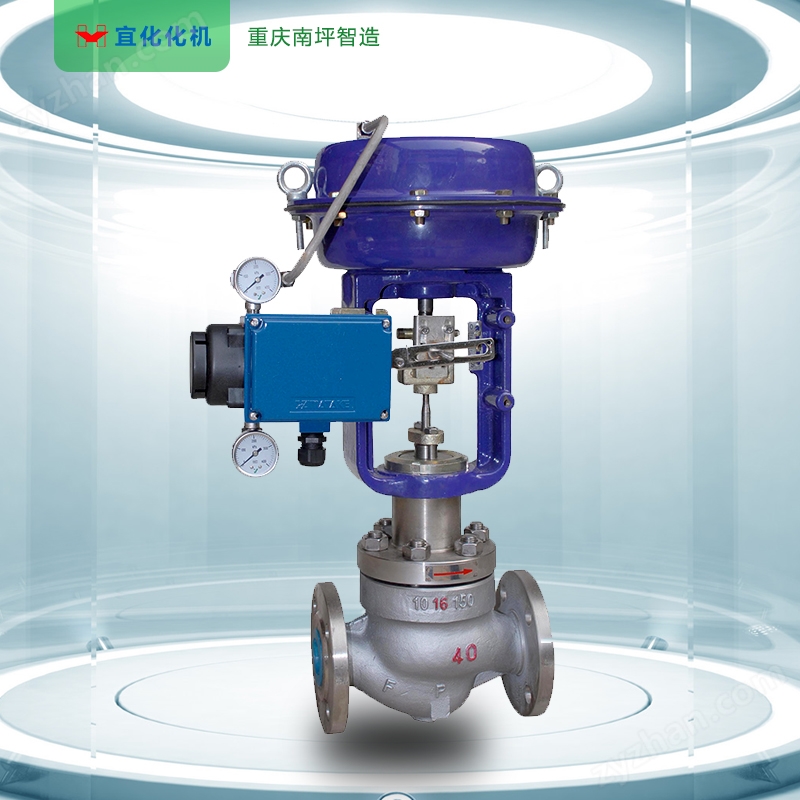

型 式 直通單座鑄造球型閥
公稱通徑 40、50、65、80、100、150、200mm
公稱壓力
ANSI 125、150、300、600
JIS10、16、20、30、40K
PN1.6、4.0、6.4MPa
連接型式
法蘭連接：FF、RF、RJ、LG、MFM
法蘭標準：JIS B2201-1984、ANSI B16.5-1981、JB/T79.1-94（PN1.6MPa） JB/T79.2-94（PN4.0、6.4MPa）、HG20596-97、HG20618-97等
焊接連接：嵌接焊SW（40～50mm) 對接焊BW（65～200mm)
材 料 鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)、鈦等
上閥蓋
常溫型（P）：－17～＋230℃
伸長Ⅰ型（EⅠ）：－45～－17℃ ＋230～＋566℃
伸長Ⅱ型（EⅡ）：－100～－45℃
伸長Ⅲ型（EⅢ）：－196～－100℃
注：工作溫度不準超過各種材料的允許范圍。
壓蓋型式 螺栓壓緊式
填 料
閥內組件 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥芯型式 單座套筒式柱塞型閥芯
流量特性 等百分比特性（%CC）和線性特性（LCC）（金屬閥座），參考圖1
套筒形式 分離式套筒
材 料 不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
執行機構
型 式 HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、VP雙作用氣缸活塞執行機構
膜片材料 乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍 20～100、80～240kPa（HA型），190～350、190～400kPa（VA6型）
供氣壓力 140～400kPa（HA型）、400～500kPa（VA6型）、300～500kPa（VP型）
氣源接口 Rc1/4"
環境溫度 －30～＋70℃
閥作用型式 用正作用或反作用執行機構實現閥的氣—關式或氣—開式
附 件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
性 能
泄漏量
金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104—1976 Ⅳ級
回 差
帶定位器：小于全行程的1%
不帶定位器：小于全行程的3%
基本誤差
帶定位器：小于全行程的±1%
不帶定位器：小于全行程的±5%
注：采用標準的V型聚四氟乙烯填料
