插入式電磁流量計

用途概述：

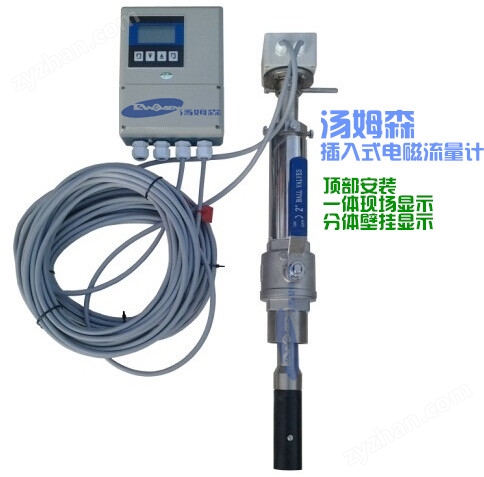

插入式電磁流量計是專門為DN300以上管道而設計的，考慮到大口徑管道用管道是電磁流量計安裝維護不方便，而且成本高的問題。插入式電磁流量計在不同管道上使用區別就在于插入探頭的長度不一樣，所以價格方面基本差距不大，而且傳感器探頭和轉換器中間有可控制的球閥，維護時可以拔出探頭，關掉球閥進行維護。實現不斷流維護，提高企業維護效率。插入式電磁流量計一般為分體型，若用戶需要亦可組成一體型。傳感器安裝在管道上需用檢測的位置上，分體型轉換顯示器則安裝在附近的墻壁或有支架的儀表箱內，也可安裝在儀表與控制間，兩者在傳感器的接線盒用專用電纜連接。

應用領域：
在大口徑排水管道對導電介質的測量，適合用于水泥、鑄鐵、PE管道等
插入式電磁流量計在國民經濟的如工業、農業、水利、環保污水監測、
城市供水等各個部門用來測量各種導電液體的流量和總量。

特點：

--測量不受流體密度、粘度、溫度、壓力和電導率等變化的影響。

--采用的勵磁技術，功耗小，零點穩定，抗干擾能力強、可靠性好。

--無附加壓力損失，要求直管段長度小。

--流量測量量程寬，滿量程流速可在1.0m/s—10.0m/s內連續任意設定，

--輸出信號與流量（流速）成線性關系。

--轉換顯示器采用16位高性能微處理器，2×16LCD顯示，參數設定方便，編程可靠。

--為雙向測量系統，可分別顯示：正向流量、反向流量及正、反向流量之差的總量。

--轉換顯示器有多種輸出：電流、脈沖、數字通訊、HART。

--適用大管徑管道，DN300—3000mm。

--體積小、重量輕、安裝方便、維護量??；

--轉換器和傳感器具有多種防護等級及安裝方式，有適用于潛水安裝的IP68等級

--適用于導電率在5μs/cm以上的液體流量檢測，特別適用于供排水管道的流量測量

--流量的測量只與插入深度有關，故該流量計通用性廣、互換性強

--在大管道流量檢測中，具有的安裝優勢與價格優勢，特別適合大中口徑管道

--能夠在不斷流的情況下進行安裝、拆卸，為用戶的檢修帶來了方便；

主要技術參數和性能：
適用流量管道公稱通徑：DN300—3000mm。
工作壓力：≤1.6MPa.
工作溫度：≤70℃.
流速上限范圍：1—10m/s內連續可調
測量精確度：±2.5%
被測介質電導率≥50μs/cm。
電極材料：304、304L、316、316L、哈氏合金、鈦（Ti）等
與轉換顯示器的距離≤50m。

管道內徑、平均流速（m/s）、體積流量（m3/h）的對照表

訂貨須知：

--管道內徑尺寸或管道規格：外經×壁厚

--管道材質（若為鑄鐵或非金屬時，應另設計、配置安裝件）

--管道內的壓力與溫度

--被測流體名稱及潔凈情況、腐蝕性強弱

--是否一起訂購電磁流量轉換顯示器

--另外訂購的電纜長度
