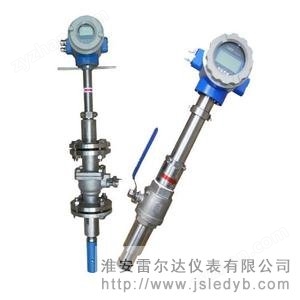

一、LRD-LGD型插入式電磁流量計 概述LRD-LGD型插入式電磁流量計是由LRD-LGD型插入式電磁流量傳感器(簡稱傳感器)與電磁流量轉換器配套組成.插入式電磁流量計可分為有截止閥和無截止閥兩種形式.適用于自來水、石油化工等行業大中型管道,具有導電性液體的瞬時流量和體積流量的測量,并且特別適用于冶金,造紙及污水處理等行業的流量測量.
二、插入式電磁流量計 特點
插入式電磁流量計除具有一般電磁流量計的特點外,還具有其自身獨特的優點:
1、結構簡單,無可動部件,使用壽命長.
2、體積小,重量輕,安裝方便,維護量小.
3、有截止閥插入式電磁流量計實現了不斷流即可安裝,拆卸,方便用戶維護、檢修.
4、測量時不受被測管道材質的影響.
5、不需要襯里,不需要接地環.
【產品特點】
1.不受溫度、壓力、密度、粘度和電導率(不小于電導率)變化的影響。
2.傳感器結構簡單，無節流件，不堵塞，故適合于帶有固體顆粒、纖維、懸浮物如
泥漿、紙 漿、礦漿、污水等介質的測量。
3.安裝簡單，不需斷流，現場可帶壓開孔 (1.0MPa以下)，既經濟又方便。
4.顯示累積流量(十四位顯示)、瞬時流量(六位顯示)。
5.操作設置方便，通過磁隔離鍵或面板上鍵盤或手操器或上位機均可完成設置。
6.零點自校準，消除零漂移。
7.在標定流量范圍內，量程可任意設置。
8.正反流向測量，若無特殊要求，出廠為正向測量。
9.小信號切除功能，用戶可通過顯示器面板設置切除干擾性小流量。
10. 上下限報警，用戶可根據實際需要設定上下限瞬時流量，當流量超過上限或低于
下限設定值時蜂鳴器報警或有繼電器輸出(用戶可選)。
11.空管判斷，在工作狀態下，當流量計測量管內空管，瞬時流量顯示為EPo。
12.密碼鎖存功能，流量計通電后，若設置參數，須輸入四位密碼，進行參數設置。
13.斷電保護功能，流量計運算結果和用戶設置參數在斷電后不會丟失，由E2PROM
儲存，數據能長期保存，并可通過面板操作，查當前24小時內各小時累計流量。
14.滑動濾波0~20。
15.針對不同的導電介質，儀表系數可修正。
三、插入式電磁流量計 技術參數
1.不受溫度、壓力、密度、粘度和電導率(不小于電導率)變化的影響。
2.傳感器結構簡單，無節流件，不堵塞，故適合于帶有固體顆粒、纖維、懸浮物如
泥漿、紙 漿、礦漿、污水等介質的測量。
3.安裝簡單，不需斷流，現場可帶壓開孔 (1.0MPa以下)，既經濟又方便。
4.顯示累積流量(十四位顯示)、瞬時流量(六位顯示)。
5.操作設置方便，通過磁隔離鍵或面板上鍵盤或手操器或上位機均可完成設置。
6.零點自校準，消除零漂移。
7.在標定流量范圍內，量程可任意設置。
8.正反流向測量，若無特殊要求，出廠為正向測量。
9.小信號切除功能，用戶可通過顯示器面板設置切除干擾性小流量。
10. 上下限報警，用戶可根據實際需要設定上下限瞬時流量，當流量超過上限或低于
下限設定值時蜂鳴器報警或有繼電器輸出(用戶可選)。
11.空管判斷，在工作狀態下，當流量計測量管內空管，瞬時流量顯示為EPo。
12.密碼鎖存功能，流量計通電后，若設置參數，須輸入四位密碼，進行參數設置。
13.斷電保護功能，流量計運算結果和用戶設置參數在斷電后不會丟失，由E2PROM
儲存，數據能長期保存，并可通過面板操作，查當前24小時內各小時累計流量。
14.滑動濾波0~20。
15.針對不同的導電介質，儀表系數可修正。
三、插入式電磁流量計 技術參數
1、適用管徑： ≥200mm
2、傳感器材質： 不銹鋼(1Cr18Ni9Ti)
3、流量測量范圍： 可測量范圍0.1~10m/s；
量程上限范圍0.5~10m/s；
推薦使用范圍1~5m/s。
4、被測液體導電率:＞ 5 μ s/cm
3、流量測量范圍： 可測量范圍0.1~10m/s；
量程上限范圍0.5~10m/s；
推薦使用范圍1~5m/s。
4、被測液體導電率:＞ 5 μ s/cm
5、工作壓力： 1.0MPa，1.6MPa，4MPa，25MPa
6、被測介質溫度:-40℃~0℃,0℃~70℃,70℃~180℃
7、傳感器定位桿軸線與管道軸線的夾角允差+5°,插入深度允差3mm
6、被測介質溫度:-40℃~0℃,0℃~70℃,70℃~180℃
7、傳感器定位桿軸線與管道軸線的夾角允差+5°,插入深度允差3mm
8、直管段長度要求:傳感器上游直管段長度≥ 20D;傳感器下游直管段長度≥ 7D
9、轉換器主要技術性能指標:
a、輸出信號： 4~20mADC，負載≤750Ω；
0~3kHz，5V有源，可變脈寬，有效頻率輸出。
RS485接口
b、供電電源: 220VAC±10%；50Hz±1Hz；24VDC±10%
0~3kHz，5V有源，可變脈寬，有效頻率輸出。
RS485接口
b、供電電源: 220VAC±10%；50Hz±1Hz；24VDC±10%
c、功 耗： ≤8W
d、傳感器與軒換器之間連接電纜的長度為100m
d、傳感器與軒換器之間連接電纜的長度為100m
e、工作環境:溫度為0～40℃;相對濕度小于85%;周圍空氣中不應含有腐蝕性氣體
f、 顯示瞬時流量和累計流量
8、 精確度:當管道公稱通徑DN ≤ 150 時,為± 1.5%R
當管道公稱通徑DN ≥ 200 時,為± 1.5%R ± 2.5%R
10、外殼防護等級： 一體式：IP65 分體式：傳感器IP68；轉換器IP65
四、選型參數及型號標記
對于插入式電磁流量計,設計單位應根據本產品的主要技術指標,參照用戶的實際情況選型.
1、適用流量范圍的確定
如果用戶已做好管道,可根據表選擇相適用的流量及傳感器口徑.
如果用戶沒有做好管道,首先要根據流量范圍確定傳感器口徑,再考慮是安裝有截止閥型還有安裝無截止閥型的傳感器.
2、探頭及插入桿形式
探頭形式是根據介質懸浮物情況確定的,一般懸浮物多不易經常拆裝的選敞開式,否則選導管式.插入桿形式是對安裝的要求.一般螺桿式比較易于安裝.
3、壓力及使用情況
用戶可根據管道壓力的要求選擇傳感器的壓力指標.一般插入式電磁用于管道壓力較小的場合,適用于大中型管道中的循環水、源水和凈水計量.另外,插入式電磁流量計與同口徑的一體、分體電磁流量計相比價格較低廉.
五、LRD-LGD型傳感器選型表
LRD-LGD——插入式電磁流量傳感器
安裝方式——(有截止閥;1- 無截止閥）
探頭形式——(A 敞開式,B 導管式)
插入桿形式——(1 螺桿,2 光桿式)
口徑——(見表1)
六、LRD-LGD插入式電磁流量計選型表
LRD-LGD——插入式電磁流量計
使用環境——（B ：防爆；無：非防爆）
轉換器型號——（6 A ：一體化；5 A ：分體型）
結構形式——（Y ：一體型：分體型）
安裝方式——（有截止閥；1 - 無截止閥）
探頭形式——（A 敞開式；B 導管式）
插入式桿形式——（1 螺桿式；2 光桿式）
