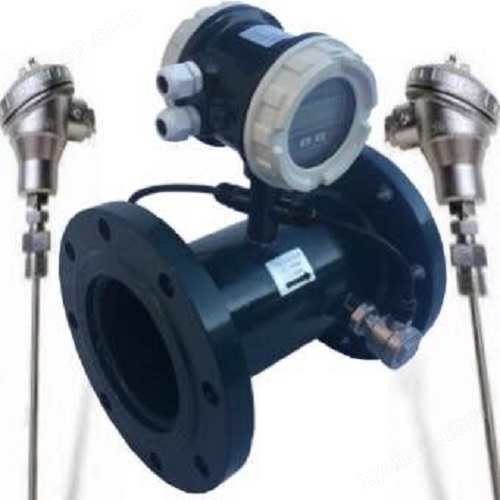

BX-GFR-A 一體式超聲波熱量表


熱量表是將一對溫度傳感器分別安裝在通過載熱流體的上行管和下行管上，流量計安裝在流體入口或回流管上(流量計安裝的位置不同，終的測量結果也不同)，流量計發出與流量成正比的脈沖信號，一對溫度傳感器給出表示溫度高低的模擬信號，而積算儀采集來自流量和溫度傳感器的信號，利用計算公式算出熱交換系統獲得的熱量，與建筑業過去已普遍使用的戶用計量表--水表、電表、煤氣表相比，有更復雜的設計和更高的技術含量。超聲波熱量表是一種包含機械、電子和信息技術的高科技產品，目前在許多領域獲得了成功的應用。

折疊編輯本段工作原理

超聲波速差法(時差法)原理:是依靠超聲波信號在流體中傳播的時間差，來測量流體流量。

當超聲波速在流體中傳播時，流體的流動將使超聲波信號的傳播速度發生傳播的時間差。時間差的大小與流體的流速成正比關系。由此，便可測量流體流量。

折疊編輯本段分類

(1)戶用超聲波熱量表

(2)管網超聲波熱量表

折疊編輯本段功能

1. 可在水平、垂直方向安裝。

2. 溫度測量精度高，使用壽命長。

3. 既可計量熱量，又可計量冷量，也可冷熱量同時計量。

4. 流量計發出與流量成正比的脈沖信號。

5. 一對溫度傳感器給出表示溫度高低的模擬信號。

6. 利用積算公式算出熱交換系統獲得的熱量。

折疊編輯本段安裝要點

1、安裝必須在專業人員指導下進行

2、安裝前確保熱量表外觀無損壞，溫度傳感器電纜無破損

3、確定安裝管路與熱量表標稱直徑一致

4、確定熱量表安裝兩端的管線在同一軸線上(偏差不大于5mm)

5、確保熱量表上標志的水流方向與實際一致。

折疊編輯本段結構

超聲波熱量表，包括超聲波換能器組件、測量管。

其特征在于還包括表體，表體左端安裝設置球閥及與控制連接的球閥電機;

包括密封圈、彈簧及彈簧座、彈簧座與球閥彈性頂觸配合;

球閥后部配合設置閥座密封圈表體內設置支架，支架中間部位安裝設置測量管;

支架左右兩端安裝設置反射鏡，表體上扣接設置表盒底座，扣接部位左右分別設置超聲波換能器組件。

表盒底座上設置盒座、盒座上配合設置盒座蓋、盒座蓋內設置熱能表探頭;

積分儀、控制電路板、控制電路板上設置M-bus集抄器和M-bus集抄器總線通信接口。

折疊編輯本段優點

1)綜合使用成本低:無機械葉輪轉動，不產生機械磨損，后期使用、維護成本低，

使用壽命遠遠長于機械式熱量表;

2)計量可靠性好:穿過熱量表前端過濾器的細小雜質，對超聲波熱量表精確計量不會造成影響;

3)計量糾紛少:超聲波熱量表使用時，不堵塞，不磨損，計量精確，利于供熱計量工作的順利進行;

4)維護方便:超聲波熱量表基本屬于免維護產品
