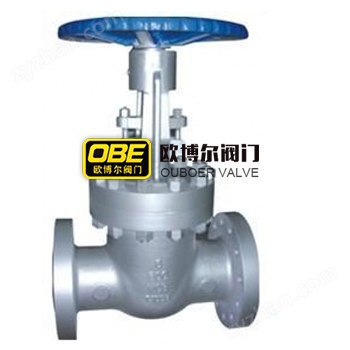

美標碳鋼閘閥
美標碳鋼閘閥的詳細介紹:
一、美標碳鋼閘閥用途
①美標碳鋼閘閥主要用于氣體、液體介質管路上作啟閉器，接通或截?cái)嘟橘|(zhì)流，不適用于調節介質流量。具有流阻小，啟閉較省力等優點。
②美標碳鋼閘閥適用范圍化工、石油、冶金、造紙、制藥等行業。
二、美標碳鋼閘閥使用原理
①本閥靠（手）電動裝置使閥桿升降而帶動閘板作垂直于流體的直線位移動達到啟閉目的。
②本閥門關閉時手輪按順時針方向旋轉（手輪上設有標記）。
③本閥門采用鑲套式閥座，工藝簡單、性能可靠。
④采用楔式閘板，關閉力矩小，易密封。
⑤采用可換式上密封結構，能輔助填料密封，且維修方便。
⑥密封面焊有耐磨材料，增強密封性能和提高使用壽命。
⑦電動、氣動閥門的傳動裝置，其保管、保養、安裝和使用，請見“閥門電動裝置使用說明書”。
⑧對焊閥門，應根據閥門和配管尺寸,來確定無縫鋼管的材料牌號、規格，并正確選擇焊接⑨工藝和參數(將鋼管做成與閥門一樣角度的焊接坡口)，由壓力容器或壓力管道持證焊工，按GB50236-98《現場設備、工業管道焊接工程施工及驗收規范》的規定進行施焊。
三、美標碳鋼閘閥壓力試驗標準:
| 公稱壓力 PN(Lb) | 強度試驗 | 水密封試驗 | 氣密封試驗 | |||
| MPa | Lbf/in2 | MPa | Lbf/in2 | MDa | Lbf/in2 | |
| 150 | 3.1 | 450 | 2.2 | 315 | 0.5～0.7 | 60～100 |
| 300 | 7.8 | 1125 | 5.6 | 815 | ||
| 600 | 15.3 | 2225 | 11.2 | 1630 | ||
| 900 | 23.1 | 3350 | 16.8 | 2440 | ||
| 1500 | 38.4 | 5575 | 28.1 | 4080 | ||
| 2500 | 64.6 | 9367 | 47.4 | 6873 | ||
四、、美標碳鋼閘閥標準
| 設計與制造 | 結構長度 | 法蘭尺寸 | 對焊連接尺寸 | 壓力 -溫度 | 試驗 -檢驗 |
| APl 600 | ASME B16.10 | ASME B16.5 | ASTM B16.25 | ASME B16.34 | APl 598 |
五、美標碳鋼閘閥零件材料
| 殼體 | ASTM A216 WCB | ASTM A351 CF8 | ||||
| 閘板 | WCB | CF8 | CF8M | Monel | ||
| 閥桿 | F6a | F304 | F316 | Monel | F304 | |
| 閘板密封面 | 13Cr 13Cr STL | 304 STL | 316 STL | Monel | 304 304 STL | |
| 閥座密封面 | 13Cr STL STL | 304 STL | 316 STL | Morel | 304 STL STL | |
| 殼體 | ASTM A351 CF3 | ASTM A351 CF8M | ASTM A351 CF8 | |||
| 閘板 | ||||||
| 閥桿 | F304L | F316 | F316 | |||
| 閘板密封面 | 304L 304L STL | 316 316 STL | 316L 316L STL | |||
| 閥座密封面 | 304L STL STL | 316 STL STL | 316L STL STL | |||
六、美標碳鋼閘閥外形及結構尺寸：
| 型號 | 規格 | 尺寸 | ||||||||
| inch | DN | L | D | D1 | D2 | b | z-Φd | H | D0 | |
| 美標鑄鋼閘閥 | 1/2" | 15 | 165 | 95 | 66.5 | 35 | 15 | 4-Φ15 | 155 | 120 |
| 3/4" | 20 | 190 | 118 | 82.5 | 43 | 16 | 4-Φ19 | 160 | 120 | |
| 1" | 25 | 216 | 124 | 89 | 51 | 18 | 4-Φ19 | 200 | 140 | |
| 11/4" | 32 | 229 | 133 | 98.5 | 64 | 21 | 4-Φ19 | 250 | 160 | |
| 11/2" | 40 | 241 | 156 | 114.5 | 73 | 23 | 4-Φ22 | 290 | 180 | |
| 2" | 50 | 292 | 165 | 127 | 92 | 26 | 8-Φ19 | 350 | 250 | |
| 21/2" | 65 | 330 | 190 | 149 | 105 | 29 | 8-Φ22 | 430 | 250 | |
| 3" | 80 | 356 | 210 | 168 | 127 | 32 | 8-Φ22 | 470 | 300 | |
| 4" | 100 | 432 | 273 | 216 | 157 | 38 | 8-Φ25 | 570 | 350 | |
| 5" | 125 | 508 | 330 | 266.5 | 186 | 45 | 8-Φ29 | 700 | 400 | |
| 6" | 150 | 559 | 356 | 292 | 216 | 48 | 12-Φ29 | 750 | 500 | |
| 8" | 200 | 660 | 419 | 349 | 270 | 56 | 12-Φ32 | 830 | 600 | |
| 10" | 250 | 787 | 508 | 432 | 324 | 64 | 16-Φ35 | 1210 | 650 | |
| 12" | 300 | 838 | 559 | 489 | 381 | 67 | 20-Φ35 | 1350 | 700 | |
| 14" | 350 | 889 | 603 | 527 | 413 | 70 | 20-Φ38 | 1600 | 750 | |
| 16" | 400 | 991 | 686 | 603 | 470 | 77 | 20-Φ41 | 1800 | 800 | |
| 18" | 450 | 1092 | 743 | 654 | 533 | 83 | 20-Φ44 | 2110 | 900 | |
| 20" | 500 | 1194 | 813 | 724 | 584 | 89 | 24-Φ44 | 2350 | 950 | |
| 24" | 600 | 1397 | 940 | 838 | 692 | 102 | 24-Φ52 | 2900 | 1000 | |
