產品簡介
KSCZ-JY-10高速加熱充氣裝置如圖所示的大容量氣室
KSCZ-JY-10 高速加熱充氣裝置詳細信息

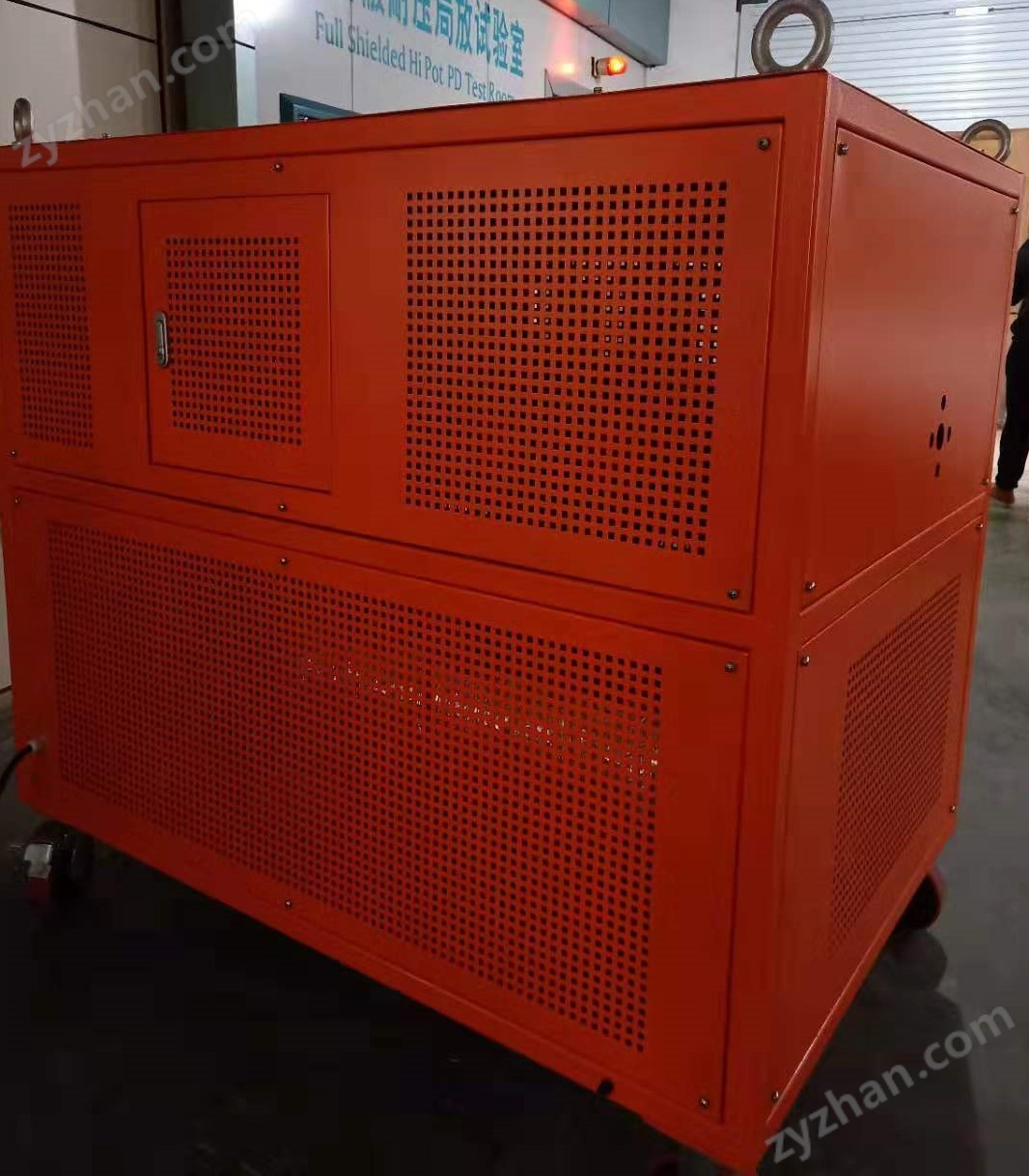

KSCZ-JY-10 高速加熱充氣裝置
如圖所示的大容量氣室，GIL 單個體積20立方
SF6要實現快速充氣，請選用高速加熱充氣裝置
KSCZ-JY-10 高速加熱充氣裝置
表1 裝置主要參數對比表
| 機型 | 戶內、外使用，可手推移動 | |
| 工作環境溫度 | -30℃~50℃ | |
| 充氣 | 充氣壓力 | 0~1.8MPa |
| 平均充氣速度 | ≥600公斤/h(建站可到1000公斤) | |
| 年泄漏率 | 回收裝置本體 | ≤0.5% |
| SF6液體氣化方式 | 加熱氣化 | |
| SF6液體傳送方式 | 高壓打液泵 | |
| 加熱方式 | 電加熱棒 | |
| 溫控傳感器 | PT100 | |
| 熱傳導方式 | 液體循環泵 | |
表2 裝置主要部件表
| 形式 | 氣動活塞式 | ||
| 高速打液泵 | 理論液體排量 | m3/h | 5 |
| 建站排氣壓力 | MPa | 5 | |
| 允許排氣壓力 | MPa | 4.5 | |
| 速率 | m3/h | 1 | |
| 循環泵 | 功率 | KW | 1 |
| 電源 | 3Φ 380V 50Hz | ||
| 溫度計 | 上海同輝 | PT100 | |
| 閥門 | 上海同輝 | ||
| 操作方式 | 自動 | ||
| 容器 | 碳鋼鍍鋅 | 200升 | |
| 觸摸屏 | 國產 | 18寸 | |
| 冷卻液 | 國產 | ||
| 液位鏡 | 國產 |
3、主體設計方案：
設備主要由一個打液泵和一套恒溫系統組成，通過對外的10個接口，建站多可同時用10個SF6氣瓶充氣。將氣瓶躺倒后，在底部墊上木頭或者磚塊，讓氣瓶底部抬高約10度，然后通過打液泵高速將SF6氣瓶液體打入恒溫罐。
在恒溫罐內有數個加熱器，內置防凍液，然后加熱器加熱防凍液，一般恒溫在30攝氏度，然后利用循環泵確保溫度均勻。SF6液體在恒溫罐的管路中流動，通過反復折流達到充分氣化的目的。管路自帶溫控和壓控，確保溫度始終在25-30攝氏度，管路壓力始終在0.8-1MPa之間。設備自帶4個活動腳輪可以推動，如果在不利于移動的現場放置后可利用30米長不銹鋼鎧裝軟管來連接GIL，管路長度可以按照需求定制。
效果：充氣速度建站高可達800-1000Kg/小時！
更多信息歡迎咨詢轉1001
