產品簡介

    變壓器運行時，經常出現因鐵芯絕緣不良造成的故障，鐵芯絕緣不良而尚未形成金屬性短路接地，會產生較大的放電脈沖，可由高頻信號局放監測發現。有時也會出現不穩定短路接地，但絕緣兩點接地故障時，便形成工頻短路電流，工頻短路電流可達數十安到數千安，或者短路電流不太大，鐵芯接地點沒有反應。而變壓器內部局部過熱將引起變壓器色譜參數變化，或造成輕瓦斯動作。因此利用檢測接地電流工頻分量來判斷鐵芯絕緣是否正常相當有效。注：DL596-96中規定：鐵芯絕緣正常時，接地電流不大于0.1A。

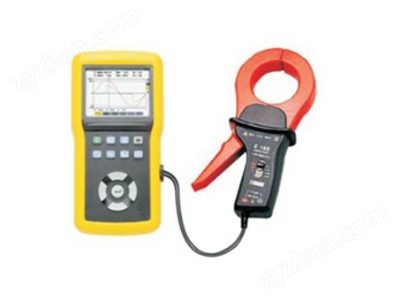

    上述情況可用在線監測鐵芯接地電流量的方法，來判斷其內部絕緣的劣化，可起到故障早期預報的作用。A618變壓器鐵芯接地電流帶電測量儀就是應用此原理，采用電測法，在不改變原設備接線的情況下，將信號取樣點選擇在變壓器鐵芯接地引出線處，使用特制的線圈制作的高靈敏度傳感器。直接測量，顯示變壓器運行狀態下，接地電流值。

產品參數

◎測量內容：運行變壓器鐵芯接地工頻電流值（A）。
◎儀器組成：本儀器、測量傳感器。
◎測量范圍：0～1.999A、精度1級。
◎使用條件①戶內、戶外、在線測量
                ②環境溫度0～60℃
◎測量傳感器內窗：80×15
◎穩定工作時間3分鐘
◎ 工作電源：5#電池，4節
◎外型：儀器310×85×35（mm3）；  重量1.5kg（含背包）
