TC-40K/TC-60K/TC-80K爐溫測試儀非常適合波峰焊錫和回流焊錫設備生產工藝的設置和考量，其解決了長線式測溫儀的諸多困擾，保證了溫度測量的穩定性和精度，被廣泛用于電子生產企業SMT貼裝和插件PCB焊接工藝的考量。

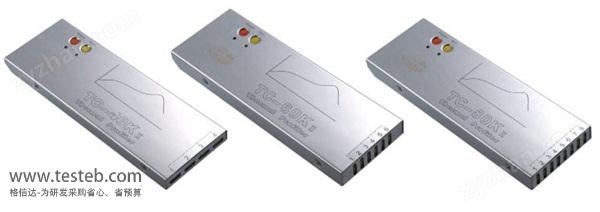

TC系列爐溫測試儀包含TC-40K四通道、TC-60K六通道、TC-80K八通道共三個型號，廣泛用于電子行業SMT貼裝和插件PCB焊接工藝的溫度考量，同時適用于其它行業的溫度測繪和分析，如食品、環境、涂裝、烤爐、隧道爐……TC-40K爐溫測試儀/TC-60K/TC-80K爐溫測試儀可連續測試256組溫度曲線的溫度分析儀，準確的爐溫曲線測試，專業分析軟件，為波峰焊及回流焊爐溫曲線測試分析提供準確的工藝指標判定和優化。



多通道爐溫測試儀TC-40K II Smart/TC-60K II Smart/TC-80K II Smart功能特點

工藝指標（PWI）分析

錫膏信息管理、設備信息管理、產品信息管理

水平溫度線和時刻點線可移動編輯

TC-40K爐溫測試儀斷電丟失數據

記錄器可連續記錄256組溫度數據，一次分組下載，免除在車間和辦公室之間來回奔跑



國產爐溫測試儀TC-40K/TC-60K/TC-80K波峰焊回流焊測溫儀技術指標

型號規格	TC-40K/ TC-60K/ TC-80K II Smart
測試通道	4、6、8通道
熱電偶	K型Omega熱電偶感溫線
測溫范圍	0~400℃
測溫精度	±1℃
分辨率	0.1℃(全量程)
記錄數據	120000點/每通道
采樣間隔	0.05~600秒軟件設置
總功率	≤75mW
工作電壓	3.3VDC（內置可充電電池）
外形尺寸	208(L)×75(W)×20(H)mm
保護盒尺寸	252(L)×88(W)×30(H)mm
翼展寬度	98~-218mm(標配)
通訊端口	RS-232或USB
分析軟件	e-DataPro中英文三種語言



TC-40K/TC-60K/TC-80K儀器配置

波峰焊測溫儀回流焊測溫儀儀器箱

爐溫測試溫度分析儀主機

儀器保護盒/隔熱箱

K型熱電偶線，每通道一根

數據輸出線

高溫膠紙

充電器

軟件安裝盤

剪刀、鑷子、隔熱手套、十字鏍絲刀

高溫錫絲

用戶手冊、產品合格證



TC-40K/TC-60K/TC-80K波峰焊爐溫測試儀溫度曲線分析即數據分析報告設置功能

1、回流爐和波峰爐溫區設置溫度和運輸速度

2、溫度采樣點位置名稱及PCB示意圖

3、兩個溫度值之間的時間

4、兩個溫度值之間的斜率

5、兩個時刻點之間的斜率

6、超出指定溫度的時間

7、溫度和任意時刻點溫度

8、水平溫度線、垂直時刻線及兩時刻間的時間

9、網格編輯細化和曲線縮放顯示

10、模擬曲線功能，工藝優化，測試日期和時間

11、公司名稱、產品名稱和備注信息的輸入

12、選擇打印方向（橫向列印和縱向列印）

13、可將溫度數據報告導出至Excel進行編輯

14、插入圖片功能，使溫度測試點位置一目了然

15、調用多組溫度曲線進行對比

16、波峰焊測溫儀實時監測和儀器記錄兩種工作模式

17、手動清除和軟件清除儀器內存數據方式

18、手動、指定時間、指定溫度三種啟動方式
