不銹鋼玻璃管視盅俗稱視盅，它是工業管道裝置上主要附件之翼，它的特點是擁有360°的觀察面，在石油、化工、醫藥、食品等工業生產裝置的管道中，可以從各個方位隨時觀察到管道中液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。耐壓較低，一般適用于低壓管道，公稱壓力6公斤/厘米2的玻璃管視鏡中玻璃管無正式產品，如選用須進行試制。
玻璃管視盅由連接法蘭、連接導管、玻璃管固定法蘭、玻璃管、加長螺栓、密封墊片組成。其中玻璃管固定法蘭夾住玻璃管，用加長螺栓固定，在同過連接導管連接上管道連接法蘭，這樣就組成了一個整體的玻璃管視盅。
不銹鋼玻璃視盅它的特點是擁有360℃的觀察面，可以從各個方位觀察到管道內介質的情況；耐壓較低，一般適用于低壓管線。

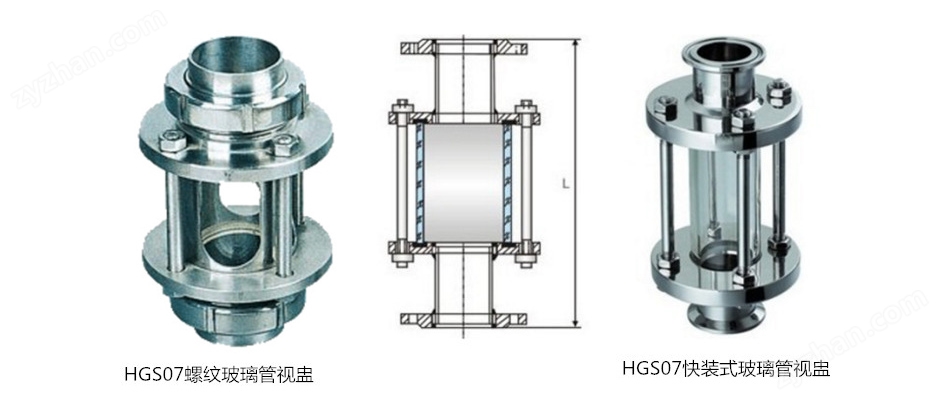

產品結構圖
1、不銹鋼玻璃視盅是用于觀察液體、氣體、蒸汽等介質的流動反應設備，其視窗玻璃應保持干凈無灰塵；
2、玻璃管視盅的視窗玻璃屬宜損件，安裝視鏡時要輕拿輕放，均勻受力；
3、視盅玻璃耐溫耐壓有 的局限，請嚴格執行說明書上之規定；
4、允許急變溫度＜60℃，玻璃因溫差過大會破裂；
5、根據壓力要求，可以適當加大上下法蘭的厚度，玻璃管的厚度，以提高抗壓能力，但相差不大。
不銹鋼玻璃視盅用于排液或糟前的固流，冷卻水等液體管路上以觀察液體流動情況。
閥體材料：有碳鋼、不銹鋼、襯膠、襯氟等多種。
公稱壓力范圍：有2.5、6公斤/厘米2兩種。
工作溫度：金屬≤200℃，塑料≤80℃，允許急變溫度80℃
公稱直徑：DN15~DN150厘米。
產品結構圖
| 筒體材料 | 碳鋼WCB、不銹鋼304、321、316、316L、鋼內四氟 |
| 視窗材料 | 鋼化硼硅玻璃、石英玻璃 |
| 工作溫度（℃） | 0～180、300 |
| 使用壓力（MPa） | ＜0.6 |
| 密封件材質 | 聚四氟乙烯、聚四氟乙烯 |
| 連接形式 | 螺紋連接、法蘭連接 |
| 允許急變溫度（℃） | ＜60 |
玻璃管視盅的長度是統一的250MM，兩頭法蘭采用標準制作
| G | DN | L | D | D1 | D2 | N-φ |
| 1/2 | 15 | 250 | 95 | 65 | 46 | 4-φ14 |
| 3/4 | 20 | 250 | 105 | 75 | 55 | 4-φ14 |
| 1 | 25 | 250 | 115 | 85 | 65 | 4-φ14 |
| 1/1/4 | 32 | 250 | 135 | 100 | 78 | 4-φ18 |
| 1/1/2 | 40 | 250 | 145 | 110 | 85 | 4-φ18 |
| 2 | 50 | 250 | 160 | 125 | 100 | 4-φ18 |
| 2/1/2 | 65 | 250 | 180 | 145 | 120 | 4-φ18 |
| 3 | 80 | 250 | 195 | 160 | 135 | 4-φ18 |
| 4 | 100 | 250 | 215 | 180 | 155 | 8-φ18 |
| 5 | 125 | 250 | 145 | 210 | 185 | 8-φ18 |
| 6 | 150 | 250 | 280 | 240 | 210 | 8-φ23 |
法蘭標準：HG20592-97PN1.0當客戶需用GB、SH、HGI、JB或ANSI、JIS等標準或改變壓力等級時，請?jiān)谟嗀浐贤凶⒚鳌?/p>
