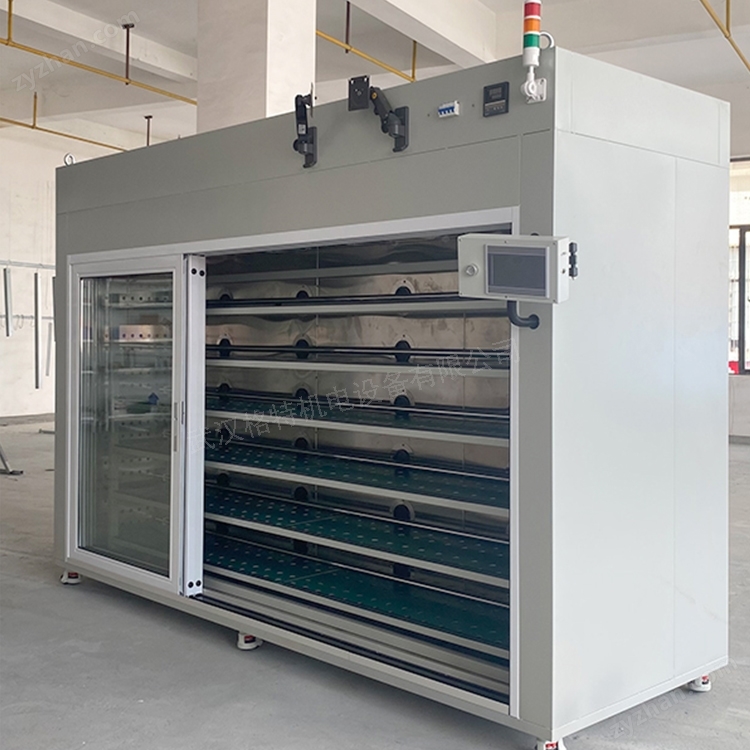

武漢PCBA高溫老化柜模擬高溫、通電等高溫工作環境，將產品在正常使用中可能歷經數年才出現的問題，壓縮至數小時或數天內提前暴露。其核心工作原理在于，通過高溫環境加速 PCBA 內部電子元器件的物理化學反應，如芯片內部的原子遷移、電容電解液的揮發等，促使?jié)撛谌毕荩ㄈ缭骷缙谑?、焊接點虛焊、線路板材料老化等）提前顯現。同時，結合通電加載測試，模擬實際工作負載，讓 PCBA 在接近真實使用場景的條件下接受考驗，從而高效篩選出不合格產品，提升整批 PCBA 的質量一致性與可靠性。

武漢PCBA高溫老化柜技術參數

有效容積：約3m3

老化區域尺寸：約3000*600*1650（mm）  寬*深*高

治具區域尺寸：約3000*320*1650（mm）  寬*深*高（治具貨架與產品貨架位置對應安裝）

外箱尺寸：約3350*1200*2300（mm） 寬*深*高

重量：約700kg

高溫控制范圍：RT+10℃～85℃

溫度波動：≤±1℃（空載）

溫度均勻度：≤±3℃（空載）

溫度分辨率： 0.1℃

溫度傳感器：2顯1控制，PT100

結構特征

柜體

箱體保溫材料：內部填充硅酸鋁棉，箱體保溫材料厚度：50-80mm

門保溫材料：硅酸鋁棉，耐火級別高，安全環保

內部不銹鋼板或Q235噴塑，外部Q235噴塑

老化柜四周采用保溫平整狀鋼板連接

所有接縫處均采用耐高溫玻璃膠封

地板采用50槽鋼焊接，內部填充保溫棉，表面鋪設鋼板

底部安裝移動膠輪，便于移動

PCB貨架

PCBA規格，采用20方管焊接，設計6層，層板采用鋼板噴塑，上方安裝M3*40六角銅柱，對應治具和電源等安裝孔位。一個電源DC電源。貨架出一根主電源，主電源進線外接航空插座。貨架出一根RJ45網口模塊，通訊使用。

產品貨架

貨架做成通用的貨架，層距增加的高度可以在0-50mm兩個檔位可調節，6層平均設計（根據圖紙?jiān)O(shè)計制作）。

整體框架采用40*40*1.5mm碳鋼焊接，噴塑黑色；屏幕擋桿采用30*1mm不銹鋼管；電木擋塊10*10mm，可以前后移動0-40mm，5檔調節；層板采用2mm鍍鋅板折彎，激光切孔，保證空氣流通，噴塑黑色；層板鋪色防靜電膠皮，對應層板開孔。電木擋塊開4排前后間距10mm的螺絲孔，采用M3螺絲孔，對應電木擋塊的固定螺絲。防靜電膠皮和層板對應開4*5=20個固定孔，層板開M3螺紋孔，防靜電膠皮開5mm穿孔，電木板開直徑6.5*4-直徑4*6mm的沉頭孔。

整體外尺寸：2860*400*1500mm（寬*深*高）

老化玻璃滑門

三軌三開（門鎖升級為外裝式門鎖配合密封條密封）

門洞尺寸：3000mm*1650mm(寬*高)

玻璃厚度：5mm；雙層中空鋼化玻璃

治具玻璃滑門

雙軌兩門

門洞尺寸：3000mm*1650mm(寬*高)

玻璃厚度：5mm；雙層中空鋼化玻璃

負載引線孔

背面開線孔，擺放治具板，便于接線，穿線孔采用軟硅膠密封，直徑30mm，帶塞，具體數量安裝要求設計安裝。

技術特點

一、高精度溫度控制與均勻性技術

寬溫域可調范圍

支持室溫 + 10℃至 150℃（部分工業級型號可達 200℃）的溫度調節，適配不同 PCBA 及元器件的老化需求。例如，消費電子 PCBA 常用 50-85℃，汽車電子 PCBA 因需耐受發動機艙高溫，可能需 100-120℃測試。

PID 智能控溫算法

采用比例 - 積分 - 微分（PID）閉環控制，配合高精度 PT100 或熱電偶傳感器（誤差≤±0.1℃），將溫度波動嚴格控制在 ±0.5℃以內，避免因溫度波動導致測試偏差。

全域溫度均勻性設計

通過多風道循環系統（如頂部出風、底部回風的立體循環）、導流板優化氣流路徑，確保柜內各區域溫差≤2℃，避免 PCBA 局部過熱或溫度不足，保證每塊電路板受熱一致性。

二、靈活的負載模擬與電氣測試集成

定制化通電老化功能

配備多通道獨立供電模塊，支持直流（DC 3-48V）、交流（AC 110-220V）等多種供電模式，可根據 PCBA 工作電壓、電流特性精準設置負載參數（如恒壓、恒流、恒功率模式），模擬實際工作狀態下的電氣應力。例如，對電源管理 PCBA 可設置動態負載切換，測試其在功率波動時的穩定性。

實時參數監控與記錄

集成電流、電壓、功耗等電氣參數監測模塊，通過工業級采集卡實時記錄每塊 PCBA 的運行數據（采樣頻率可達 1Hz），并支持異常報警（如過流、過壓、斷電），便于快速定位故障點。部分設備可聯動上位機軟件，生成數據曲線與測試報告。

三、多重安全防護體系

超溫與火災防護

內置多級超溫保護：一級為設定值 ±5℃預警，二級為超限強制斷電，同時配備溫度熔斷體（如 150℃熔斷）作為物理防護。柜體采用阻燃保溫材料（如硅酸鋁棉 + 鍍鋅鋼板），部分型號集成煙霧傳感器與自動滅火裝置（如惰性氣體滅火），杜絕火災風險。

電氣安全設計

具備漏電保護（≤30mA 觸發）、過流保護、缺相保護、接地保護等功能，供電線路采用耐高溫絕緣線纜（如耐 180℃硅橡膠線），接口處加裝絕緣護套，防止操作人員觸電或設備短路。

應急操作機制

柜門配備緊急停止按鈕與機械鎖，斷電時可手動開啟；柜內預留應急通風口，突發故障時可快速散熱降壓，保障 PCBA 與設備本身安全。
