一、 用途：

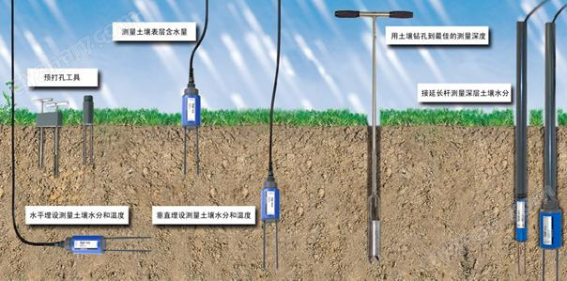

可方便、快速地測量土壤表層含水量，與延長桿聯合使用也可以測量深層土壤含水量。該產品采用有線或無線通訊數據傳輸。
TRIME-PICO系列探頭現在已經能夠精確測出土壤電導率值，記作ECtrime，并根據特定的校準曲線，能實現不同類型土壤電導率（ECtrime）和土壤鹽分含量（g/L）之間的換算，從而實現土壤剖面含鹽量的同時測量。土壤電導率和土壤鹽分含量之間的換算需要客戶建立屬于自己土壤的Moisture-ECtrime標準曲線。例如下圖中，沙土和壤土的數據換算圖表。
基于FAO2006的標準，TRIME-PICO探頭可用于對高鹽土壤情況進行普查；也可以通過測量土壤電導率的大小，間接地反映土壤含鹽量，從而對施肥管理提供指導。
沙土土壤電導率和鹽分含量的換算 壤土土壤電導率和鹽分含量的換算
二、 原理：
TRIME Pico 64/32基于TDR（Time domain Reflectometry with Intelligent MicroElements）時域反射技術。用以直接測量土壤或其他介質的介電常數，介電常數又與土壤水分含量的多少有密切關系，土壤含水量即可通過模擬電壓輸出被讀數系統計算并顯示出來。
測量時，金屬波導體被用來傳輸TDR信號，TRIME工作時產生一個1GHz的高頻電磁波，電磁波沿著波導體傳輸，并在探頭周圍產生一個電磁場。信號傳輸?shù)讲▽?dǎo)體的末端后又反射回發射源。傳輸時間在10ps-2ns間。IMKO發明了這種測量技術，使得儀器可以檢測到小至3ps的時間信號。建立了時間采樣的方法。從而使得土壤水分的測量變得更為準確和方便。
三、 組成：
主要組成：
1. 表層土壤水分傳感器（TRIME-PICO64/32）：用于測量土壤表層含水量
2. HD2讀數表：讀取探頭三參數（溫度、水分和電導率）指標，可以做簡單校準。選擇相應校準曲線可以讀出介電常數值。
3. 智能手機終端和藍牙通訊模塊：安卓系統，簡單APP安裝，操作簡單，讀取探頭三參數（溫度、水分和電導率），實現無線通訊，藍牙模塊同時負責給探頭供電。
4. AZS-100手持式讀表: 讀取土壤水分、溫度、電導率；衛星定位數據；便攜或定位自動測量。
5. AIM-WIFI 無線模塊：與手機無線連接，讀取土壤水分、溫度、電導率，便攜測量。
藍牙通訊模塊 表層水分傳感器（TRIME-PICO64/32） AIM-WIFI 模塊
HD2讀數表 AZS-100手持式讀表 智能手機（安卓系統）
可選配件：
1. 預打孔定位器：TRIME-PICO64/32探頭定位、預打孔工具
2. 探針：TRIME-PICO64/32的探針，以做備用
3. 標定套件：用于儀器的基礎校正，如更換探針，纜線長度有改變等
TRIME-PICO64預打孔定位器 TRIME-PICO32預打孔定位器
延長套桿（0.5m，1m等 2種規格）
標定套件： 玻璃珠及量筒 SM-USB標定模塊 PICO-CONFIG標定軟件
四、 基本技術指標：
表層土壤水分傳感器：
| TRIME-PICO64 | TRIME-PICO32 | ||||||||
| 測量范圍 | 0-99%體積含水量 | ||||||||
| 電導率范圍 | 0-6dS/m | 6-20dS/m | >20 dS/m | 0-6dS/m | 6-20 dS/m | >20 dS/m | |||
| 0-40%測量精度 | ±1% | ±2% | 需要材料特殊標定 | ±1% | ±2% | 需要材料特殊標定 | |||
| 40-70%測量精度 | ±2% | ±3% | ±2% | ±3% | |||||
| 測量重復精度 | ±0.2% | ±0.3% | ±0.2% | ±0.3% | |||||
| 土壤溫度測量范圍 | -15℃~+50℃（可定制其他溫度量程）（需要長期埋設探頭） | ||||||||
| 土壤溫度測量精度 | ±1.5°C (); ±0.5°C (相對) | ||||||||
| 溫度漂移 | ±0.3% | ||||||||
| 模擬輸出接口 | 2個0~1V（4-20mA可選） | ||||||||
| IMP232輸出 | 通道1：0~99%體積含水量 通道2：-40~+70℃土壤溫度 | ||||||||
| 工作溫度 | -15℃~+50℃（可定制其他溫度范圍） | ||||||||
| 數據校準 | 標準校準用于大多數標準土壤類型，可存儲最多15個用戶自定義校正曲線 | ||||||||
| 電纜長度 | 標配1.5m（其他長度可定制） | ||||||||
| 防水等級 | IP68 | ||||||||
| 供電 | 7-24V DC | ||||||||
| 耗電 | 待機1mA（只能用于B模式），空閑8mA，測量時100mA（持續2~3秒），用12V DC時 | ||||||||
| 探頭主體尺寸 | 155mm x Ф63mm | 155mm x Ф32mm | |||||||
| 測量體積 | 1.25L（160mm x Ф100mm） | 0.25L（110mm x Ф50mm） | |||||||
| 探針長度 | 標準160mm（暫不提供其他尺寸） | 標準110mm，可選50mm，其他長度需定制 | |||||||
| 探針直徑 | 6.0mm | 3.5mm | |||||||
HD2讀數表：
| 功能 | 用于讀取水分數據，注意該讀數表只能讀數，無存儲功能，可顯示土壤水分，溫度和電導率，選擇對應校準曲線，可以讀出介電常數值。 |
| 適合的探頭 | PICO64，PICO32或PICO-IPH 2 |
| 電池 | 4.8V DC 2000mAh，充滿電可供1500次測量 |
| 防水等級 | IP67 |
AZS-100讀表
| 功能 | 用于讀取土壤水分、溫度和電導率數據，同時記錄測點的經度、緯度衛星定位數據 |
| 屏幕 | 高亮度強背光 3.5吋LCD觸摸屏 |
| 存儲能力 | 可存儲300000組數據，達16G SD 卡 |
| 適合的探頭 | PICO64，PICO32 |
| 電池 | 大容量鋰電池，持續工作12小時 |
藍牙通訊模塊：
| 功能 | 實現無線通訊，同時負責給探頭供電 |
| 藍牙通訊 | Bluetooth 2.0兼容，工作范圍：最遠10m |
| 工作溫度 | -20℃~+70℃ |
| 供電 | 1000mAh Ni-MH電池（4x1.2V），充滿電后，支持大于1500次測量 |
| 適合的探頭 | PICO64，PICO32，PICO-IPH 2 |
五、 產地：德國
