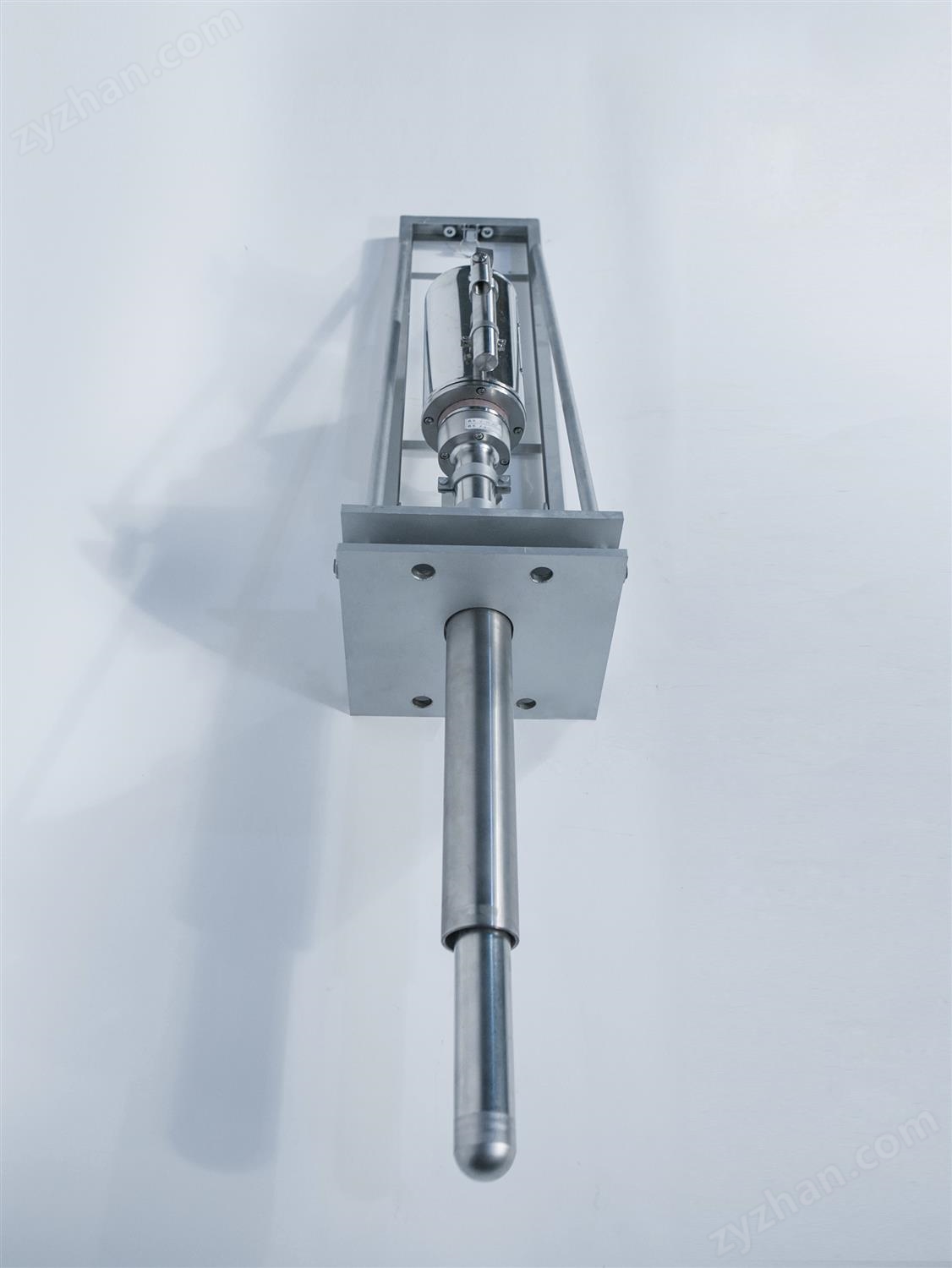

FTV-H型手動式爐膛火焰監視裝置是將鏡管從爐壁上部分插入爐膛內監視全爐膛燃燒狀態的工業監視裝置。其運動機構采用手動式進退，可將整個光學輸像機構上下擺角10°，從而使點火和運行時的圖像中心調至與監視器的中心重合，達到觀察效果。該型式監視裝置具有結構簡單、便于維護及性價比高等優點。

主要技術參數
觀察視場范圍：50°、90°、105°120°；
鏡頭轉角：0°（直視）、45°、60°；
保護罩工作環境：-40℃～70℃；
鏡頭耐熱溫度： ≤2000℃；
裝置所需風源參數：
風源風壓≥0.3Mpa；
風源流量≥0.3m³/min；
風溫≤40℃，塵埃粒度≤10μm；
含油量 ≤10mg/m³；
進退方式：手動滑行；
安裝方式：焊接；
工作電源：交流220V、50HZ、50W；
整機重量：36.5kg（現場探頭部分）。

產品選型表

選型示例
FTV-ACI-TREx
