儀器基本原理 ：

      KODIN 9 系列-FM 管道防腐層探測儀發射機可以將三種信號的混頻信號或單頻信號施加到待測管道上，信號電流沿著待測管道和大地形成回路進行傳播。當待測管道沒有防腐層絕緣故障點時，待測管道中的電流會隨著距離發射機越遠而均勻衰減；當待測管道出現防腐層絕緣故障點時，待測管道7將出現接地或與其他管道短接等故障，待測管道中的電流會從故障點流入土地中或流入其他管道中。在防腐層絕緣故障點附近，待測管道中由于電流流失，會出現明顯的電流急劇下降。           KODIN 9 系列-FM 管道防腐層探測儀接收機通過內置感應線圈和磁力計測量待測管道的定位電流、低頻電流、深度等數據，還可以顯示電流衰減曲線。根據測量數據，可以分析整條管道的電流衰減情況，來確定待測管道是否存在防腐層絕緣故障點。

      KODIN 9 系列-FM 管道防腐層探測儀可以采用 ACVG 法來檢測漏點電流，通過接收機和 A 字架連接測量漏點電流的 ACVG 和方向，并在接收機上顯示 ACVG 曲線，來確定待測管道是否存在防腐層絕緣故障點。

KODIN 9A-FM/S80管道防腐層探測儀性能參數：

搭配發射機型號：S80

發射機頻率頻率：4Hz+128Hz、4Hz+8Hz+128Hz、4Hz+8Hz+640Hz、1kHz

發射機電源：內置33.6V 10.4Ah鋰電池+外置直流電源（選配）

探測距離：15km

發射機功率：80W

探測深度：15米

發射機輸出電流：100mA、200mA、400mA、600mA、800mA、1A

GNSS衛星定位精度：亞米級

定位坐標格式轉換：支持

探測測繪一體：不支持

實時點距：支持

數據存儲：支持

定制APP：支持

導出數據：Excel、Word、ZIP

發射機連接輸出方式：直連

接收機接收頻率：F1(4Hz+128Hz)、F2(4Hz+8Hz+128Hz)、F3(4Hz+8Hz+640Hz)、128Hz、512Hz、1kHz

管道定位精度：深度的±5%（0-3m）

深度測量精度：±5%

電流測量精度：±5%

漏點定位精度：±10cm

A字架：標配

接收機顯示屏幕：4寸IPS觸摸式高清液晶屏

數據接口：無線通信和USB接口

存儲方式：16GB eMMC，可擴展32GB TF卡

使用環境：相對濕度：≤90%;溫度：- 10℃～+40℃

接收機電池：3.7V  12000mAh鋰電池

接收機工作時間：接收機：10～20小時

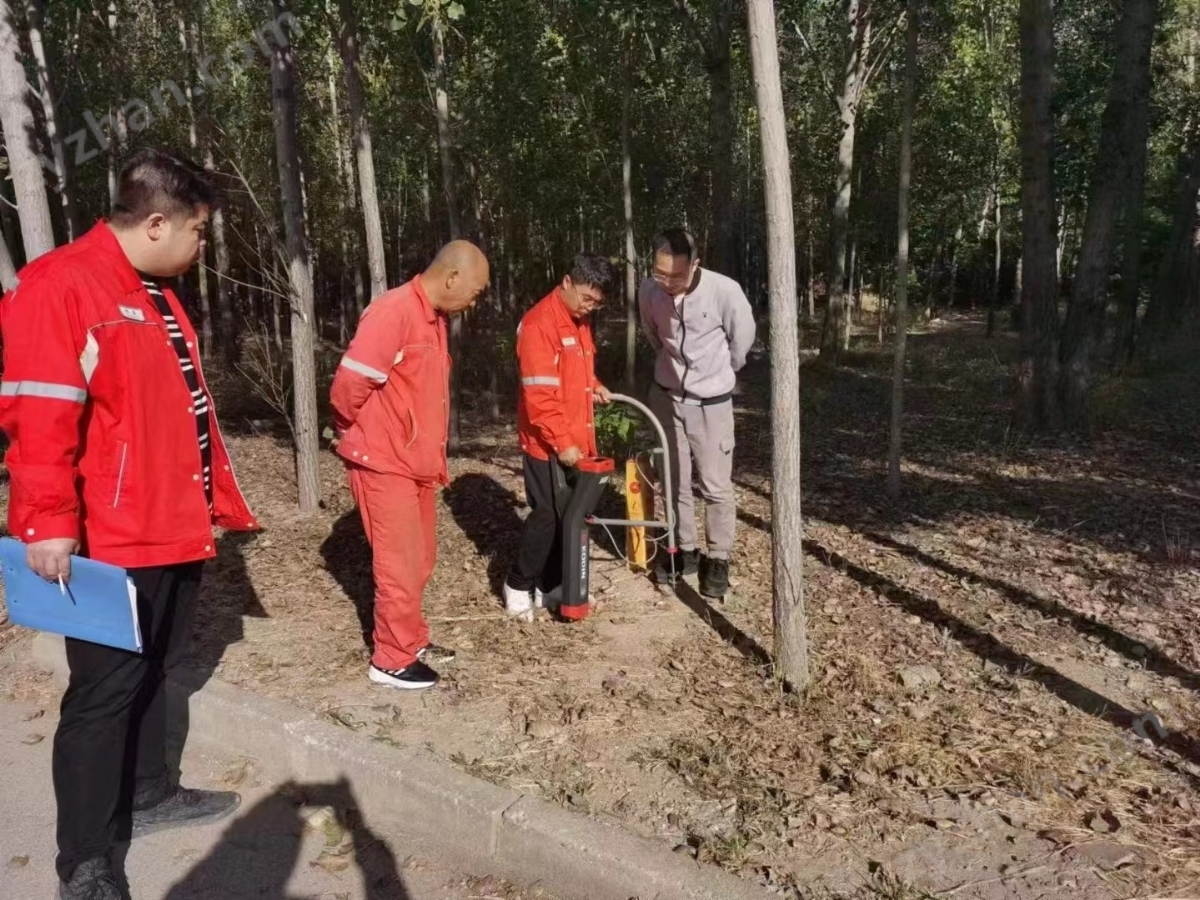

KODIN 9A-FM/S80管道防腐層探測儀使用現場：

標配產品裝箱清單：

1、KODIN 9A-FM接收機1

2、KODIN 9A-FM/S80發射機 1

3、A字架（帶A字架連接線） 1

4、KODIN 9系列-FM接收機手提包 1

5、4.2V 2A電源適配器 1

6、33.6V 2.5A電源適配器 1

7、直流電源線 1

8、輸出線 1

9、Micro USB數據線 1

10、鐵銼 1

11、接地釘 2

12、磁吸 1

13、250V5A保險絲 2

14、SIM卡取卡針 1

15、便攜式鋰電池組（36V15Ah）+充電器 選配

16、接收機電池倉（帶電池） 選配

17、屏幕貼膜選配
