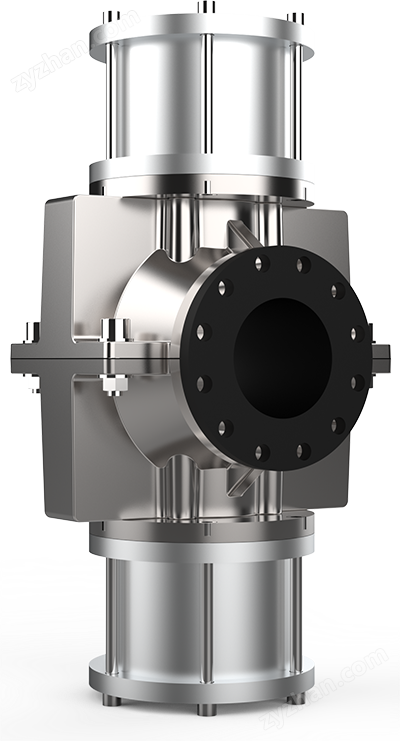

杠桿擠壓式 / CF-5氣動夾管閥

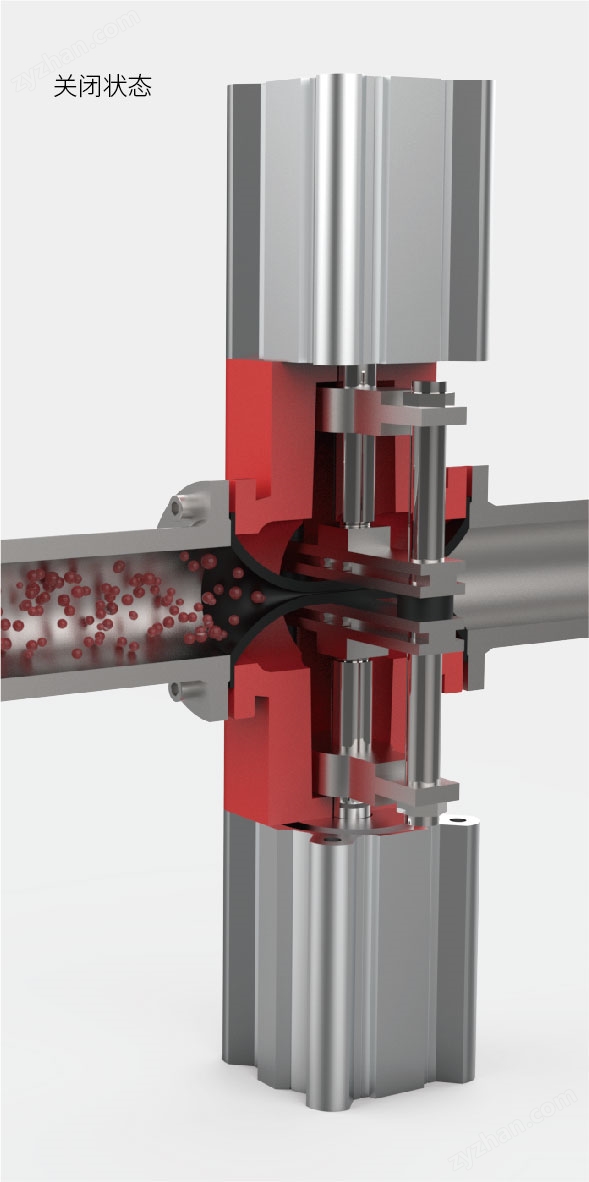

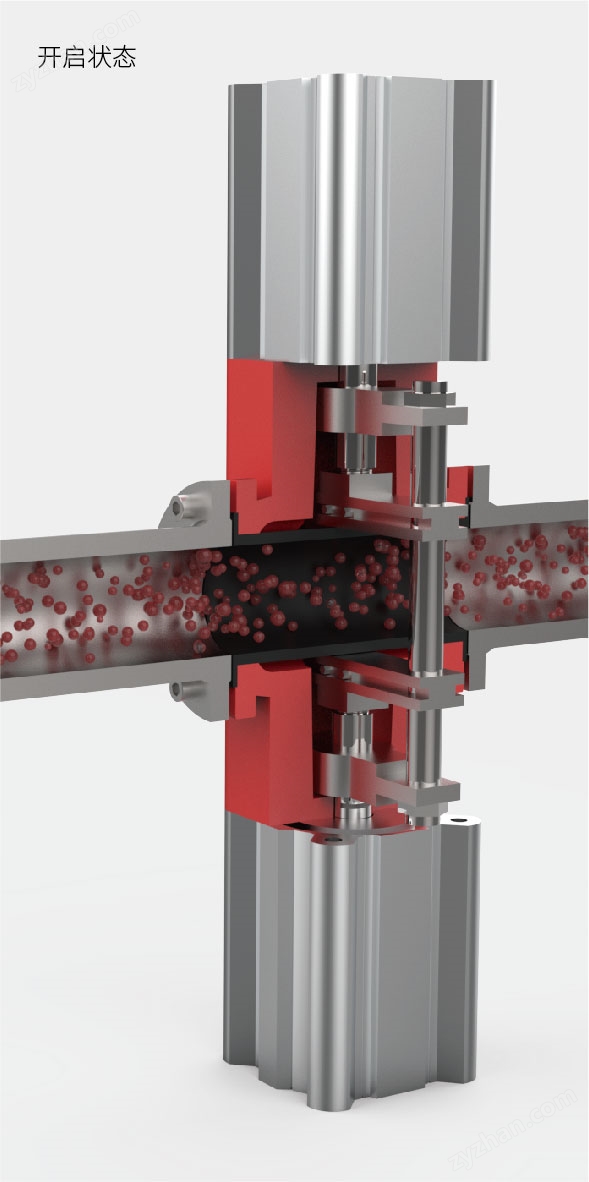

CF-5系列氣動夾管閥屬于杠桿擠壓式、氣缸驅動、法蘭連接式夾管閥,其結構特點是有兩只固定在閥體上的氣缸。其工作原理如圖所示,兩只氣缸的活塞桿各自帶動的杠桿同步相對運動,當關閉閥門時,兩只杠桿向當中擠壓內襯套直至關閉,并始終保持內襯套相對于夾管閥的軸心對稱,確保內襯套的拉伸受力相對均勻。




材料說明
尺寸示意
1、閥體:球磨鑄鐵或不銹鋼
2、內襯套:天然橡膠、乙烯丙烯二烯、三元乙丙橡膠(EPDM)、丙烯腈丁二烯(NBR)、氟彈性體(FKM)、氯丁二烯(CR)*、氯磺化聚乙烯(CSM)、氯異丁烯-異戊二烯(CIIR)
*提供白色食品級選項。
3、鉆孔和法蘭:可根據要求提供定制。
