?PQ347F側裝式偏心半球閥是傳統球閥富有靈性變化的結晶，它是將金屬球冠固定在偏心球體上，通過偏心曲軸的90度旋轉，實現閥門的啟閉，與金屬球冠密封面接觸的金屬閥座在軸向和徑向浮動，以補償球冠與閥座的配閘閥。簡單可靠的結構及有效的密封方式使它不但可以具有優勢地替代閘閥，而且可適用于不可使用的系統中?？梢酝茝V應用于石油、化工、電力和冶金等行業，其核心技術屬創，它設計、結構新穎。

【產品名稱：側裝式偏心半球閥】

【產品型號：PQ347F】

PQ347F側裝式偏心半球閥是傳統球閥富有靈性變化的結晶，它是將金屬球冠固定在偏心球體上，通過偏心曲軸的90度旋轉，實現閥門的啟閉，與金屬球冠密封面接觸的金屬閥座在軸向和徑向浮動，以補償球冠與閥座的配閘閥。簡單可靠的結構及有效的密封方式使它不但可以具有優勢地替代閘閥，而且可適用于不可使用的系統中?？梢酝茝V應用于石油、化工、電力和冶金等行業，其核心技術屬創，它設計、結構新穎。

【產品介紹】：
 PQ347F側裝式偏心半球閥執行器（或扳手）帶動閥桿迫使關閉件球體繞中心A轉動，球體自B點移至C點，此時相對閥門中心點O，從B到C的軌跡為一凸輪狀偏心，右旋進入閥座是閥門關閉保持優良密封，該產品按凸輪原理設計，閥門關閉件從開啟到關閉過程中，作用在閥座上的力逐漸增加，即關閉件表面與閥座由脫離至接觸，并逐漸增大密封比壓，直至密封，反之為開。見下圖：

【工作原理】：
 PQ347F側裝式偏心半球閥關閉閥門時，偏心球芯進入閥座，在偏心作用下形成楔型機構。閥瓣逐漸壓緊閥座，實現密封；開啟閥門時偏心球芯則迅速脫離閥座，閥門為全開狀態。適用范圍：該系列閥門適用于石油，化工，治金，電力，輕紡，造紙，水利等各部門中低壓管路系統，同時還適用于污水處理，蒸汽，空氣，煤氣，沙漿，礦漿等弱污濁流體介質的輸送和截流，節流等。

【產品特點】：
 1、密封嚴密、輸送有害氣體可達零泄*。
 2、它對兩相混流易結垢固體析出的混流輸送特別有效。
 3、調整或更換后閥座仍可用，避免了閥門密封失效后，整臺報廢的弊端。
 4、半球及閥座作相應堆焊經特殊的處理，防腐、耐磨、高強度等各種類型，滿足不同場合需求。
 5、密封副的閥芯留有補償量、當閥做磨損后，關閉時再轉動少許，任能可靠密封，延長了使用壽命。
 6、流通截面大，關閉時閥芯不被沖刷，開啟時閥芯球面沿閥座漸進，有效地切除結垢障礙，實現可靠密封。

【主要性能參數】：

公稱壓力（Mpa）	0.6	1.0	1.6	2.5	4.0
公稱通徑	40－1600	40－1600	40－1200	40－600	40－600
密封試驗壓力（Mpa）	0.66	1.1	1.76	2.75	4.4
殼體試驗壓力（Mpa）	0.9	1.5	2.4	3.75	6.0
適用溫度（℃）	－29～300、－29～425、－29～540
適用介質	清水、海水、污水、酸堿等液體、料漿、蒸汽、燃氣、油類
驅動方式	手動、電動、氣動
連接形式	法蘭連接、對夾連接
安裝方式	立式安裝、臥式安裝

 【主要零件材料】：

閥體、閥蓋	GB	WCB		ZG1Cr18Ni9Ti		ZG0Cr18Ni12MoTi		ZG15Cr1Mo1v
	ASTM	WCB		CF8		CF8M		WC9
球體	GB	ZG2Cr13		ZG1Cr18Ni9Ti/        表面特殊處理		ZG0Cr18Ni12MoTi        表面特殊處理		ZG15Cr1Mo1v        表面特殊處理
	ASTM	CA15		CF8+HF		CF8+HF		WC9+HF
閥桿	GB	2Cr13		1Cr18Ni9Ti		0Cr18Ni12MoTi		25Cr2Mo2v
	ASTM	420		304		316		F22a
閥座	GB	PTFE	2Cr13	PTFE	1Cr18Ni9Ti	PTFE	0Cr18Ni12MoTi	D517
	ASTM	PTFE	420	PTFE	304	PTFE	316	HF
填料	GB	PTFE	柔性石墨	PTFE	柔性石墨	PTFE	柔性石墨	柔性石墨
	ASTM	PTFE	柔性石墨	PTFE	柔性石墨	PTFE	柔性石墨	柔性石墨
螺栓	GB	25		0Cr18Ni9		0Cr18Ni9		15Cr1Mo1v
	ASTM	A193 B7		A320-B8		A320-B8		A193 B16
螺母	GB	45		0Cr18Ni9		0Cr18Ni9		20CrMo
	ASTM	A194 2H		A194-8		A194-8		A194-4

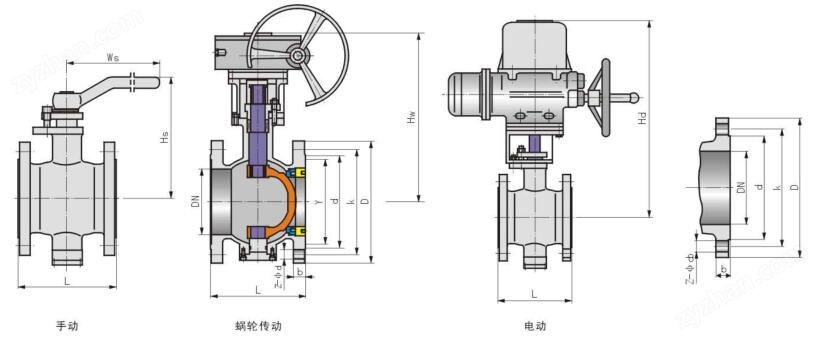

 【主要外形尺寸】：

,, , ,

公稱壓力PN公稱通徑DN尺寸DimensionsLDKdYbZ-ΦdoWsHsHwHd1.6MPa50124165125100-164-Φ1823016426031065145185145120-184-Φ1825018027533080165200160135-208-Φ18300200300360100194220180155-208-Φ18320235335390125210250210185-228-Φ18400260335405150229285240210-248-Φ23500280375440200243340295265-2612-Φ23800320410470250297405355320-3012-Φ25100355485550300338460410375-3012-Φ251200400530595350400520470435-3416-Φ25--580650400400580525485-3616-Φ30--650730450502640585545-4020-Φ30--710790500533715650608-4420-Φ34--760840600686840770718-4820-Φ41--870960700762910840788-5024-Φ41--91010808008641025950898-5224-Φ41--935112590091411251050998-5428-Φ41--99512551000
125511701110-5628-Φ48--108013851200
148513901325-5832-Φ54--117514901400
168515901525-6036-Φ54--128015652.5MP50124165125100-204-Φ1823016426031065145185145120-228-Φ1825018027533080165200160135-228-Φ18300200300360100194230
