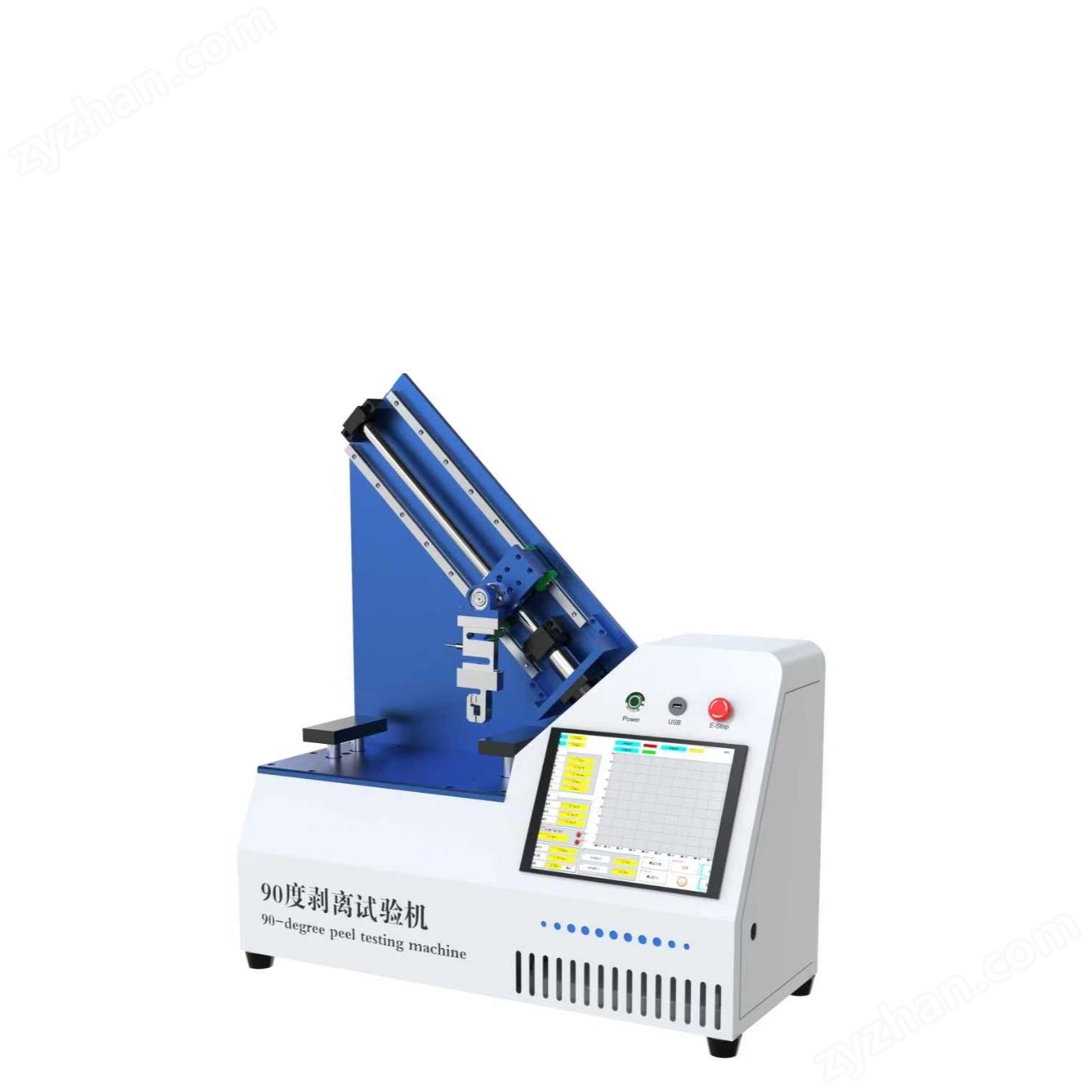

90度剝離強度試驗機

一，描述

適用于測試 PC 板上銅箔電路、錫箔、鋁箔以及各種壓敏膠帶、醋酸布膠帶、不干膠、3M 膠、薄膜等貼切于物體表面之粘著力。本機采用梯形螺桿傳動，整體式螺母設計?；瑝K與水平成 45，移動保證在測試時與被測剝離物同步移動以達到垂直剝離測試要求，可以選配指針/數顯推拉力計顯示剝離強度。

二，核心性能特點

設備多配備伺服馬達驅動系統與高精度傳感器，支持1-500mm/min無級調速，可實時采集數據并動態顯示力值-位移曲線，具備過載保護、試驗完成自動停機等安全功能，部分機型還可兼容180度剝離、水平拉力等拓展測試項目。

三，執行標準

GB/T4722 以及 ASTM-D3330， GB/T2790、GB/T2792等標準要求

四，技術參數

控制系統：PLC+Windows系統

操作界面：彩色10寸嵌入式工業電腦，WiFi連接；

曲線展示：力值與剝離曲線展示；

打印機：WiFi連接辦公打印設備；

力值:100N，精度±0.05%FS(可選擇其他量程）；

試驗速度:35-320mm/min(無極可調)

測試行程:300mm

剝離夾具:90度剝離夾具一套

機臺尺寸:長760寬300高845mm(LxWxH)

機臺重量:35kg；

氣源要求：0.4mpa以上均可，客戶自備；

工作電源:AC220V、50HZ

五，結構與功能參數

?有效試驗空間?：常規款150~360mm，大行程機型可達500mm，有效試驗寬度多為50mm，適配標準尺寸試樣。

?位移精度?：位移測量精度可達示值的±0.05%以?xún)?nèi)，位移分辨率最高可達0.01mm，精準記錄剝離過程位移變化。

?動力系統?：多采用AC伺服馬達+滾珠絲桿傳動，部分機型配備電機，定位精度可達±0.05mm，運行平穩低噪音。

?操作與顯示?：支持觸摸屏/電腦雙模式操作，可實時顯示力值-位移曲線，自動求取最大剝離力、平均剝離強度等參數，數據可導出為Excel、格式。

六，PLC與Windows結合的控制系統，兼顧了PLC的工業級穩定性和Windows系統的強數據處理能力，核心優勢如下：

一、技術與性能優勢

1.?融合IT技術紅利?

直接依托Windows平臺快速迭代的硬件性能，能同步享受CPU算力升級、高速存儲等IT領域的技術成果，突破傳統專用PLC硬件的性能瓶頸，大幅提升系統整體運行效率。

2.?兼顧實時性與開放性?

通過Windows實時擴展技術，既保留了PLC原生的高可靠、強抗干擾、硬實時控制能力，又打破了傳統PLC系統封閉的局限，解決了普通Windows系統弱實時性的痛點。

3.?數據處理能力躍升?

依托Windows的圖形化環境，可便捷實現工藝畫面動態展示、歷史數據存儲、自動報表生成等功能，同時支持復雜算法運算，適配AI推理、多回路調節等傳統PLC難以高效完成的任務。

七，集成與擴展優勢

1.?打通上層信息系統?

原生支持以太網通信，可低成本對接數據庫、MES、ERP等企業級信息系統，輕松實現生產數據跨層級流轉，為工廠數字化、物聯網落地提供底層支撐。

2.?系統兼容性j強?

統一了開發環境，工程師無需在多套操作系統間切換，就能完成PLC編程、HMI組態、系統調試全流程工作，同時可靈活集成第三方工業軟件與硬件，適配更多差異化場景。

3.?架構精簡易擴展?

采用統一數據庫、統一編程工具、統一通信網絡的一體化設計，簡化了系統拓?fù)浣Y(jié)構，硬件增減、功能升級無需大規模改動原有架構，擴展維護成本大幅降低。

八，發貨清單

主機1臺

測試軟件1套

說明書1本

合格證1份

保修卡1份

銘牌1塊

電源線1根

宣傳冊若干

操作視頻1份

內六角扳手1套
