防爆認證機構：機械工業低壓防爆電器產品質量監督檢測中心
防爆標志：Ex d II CT6 Gb Ex tD A21 T80℃  IP67
防爆認證號：SYEx18.1245X

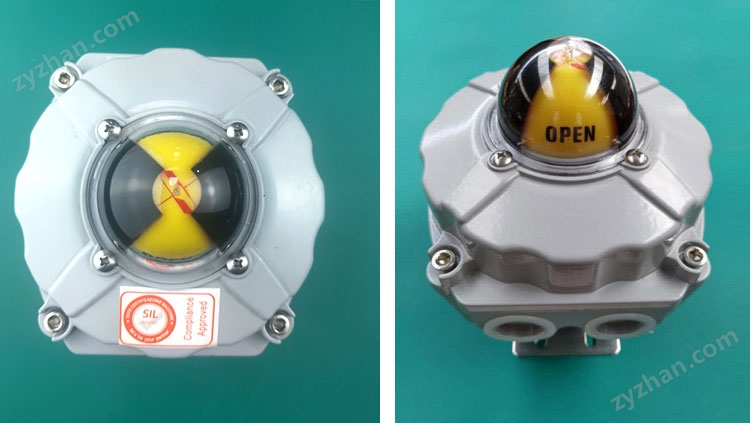

防爆限位開關（閥位回信器）型號APL300型
PaLEX防爆限位開關（閥位回信器），派力防爆制造。
適用于I類Ⅱ類T1-T6的爆炸性環境區域及可燃性粉塵環境20、21、22區。
閥門限位開關工作原理：
閥門限位開關（閥位回信器）是自控系統閥門位置顯示和信號反饋的一種現場儀表，用以將閥門的開啟或關閉位置以開關量（觸點）的信號輸出，被程控接受或計算機訪樣，確認后執行下一程序。該產品外觀美觀、質量可靠、性能穩定、免維護等特點。3 b' U3 d( r8 K' Z* o
閥門限位開關種類  c6 @; B) }- s1 X+ h2 /6 R
（一）機械式閥門限位開關1 C' Q3 `0 `5 /5 V4 s, A/ e7 D# r
機械式閥門限位開關采用無源觸點的微動開關，開關形式可分：單刀雙擲SPDT、單刀單擲SPST、雙刀雙擲DPDT。
（二）感應式閥門限位開關& E6 ^4 {  p+ i8 N; p. Y
磁感式閥門限位開關采用無源觸點的磁感應接近開關，開關形式可分：單刀雙擲SPDT、單刀單擲SPST、但刀雙擲DPDT。磁感接近一般                分2線常開或常閉，3線類似于單刀雙擲SPDT，無常開常閉。6 U; ?+ |5 y% w( g% Q
以上二種區別：5 Y+ y% N- n" V6 |3 D, Z) m
1機械式屬于微動開關進行機械撞擊；磁感式屬于磁動力，故工作壽命方面機械式要小于磁感式的開關。+。 O; h  Z9 w; a1 r! w+ ]
2微動開關輸出電流大，磁感式輸出電流小。" p! o; K0 ^( H& }1 p9 R
3工作電壓：微動開關交直流兩用；磁感式一般是直流，個別磁感可以交直流兩用。
電感式閥門限位開關. i  t2 z( R1 ^7 q/ j8 S2 T  P
電感式閥門限位開關采用有源觸點的電感應接近開關，以直流電為主，分為普通電感和本安電感。  3 J. V0 ^6 r;
1普通電感分2線常開或常閉及3線NPN或PNP制式。 & k/ ?! g. e+ I# X) ]  u
2本安電感：8V工作電壓常閉（無常開），工作電流≤1mA，本安防爆等級：ExiaIICT6，須配套使用安全隔離柵。- S$ [' H% Y( |
防護等級：IP67
觸點容易：6A/24VDC（直流）
0A/220VAC（交流）
環境溫度：-35℃～ +70℃
接線端口：2-G1/2"
放置角度：0°～90 °角行程0°～180 °(可調)
位置指示：開—黃，關—紅

PaLEX產品引用和執行標準
國際電工委員會(IECEX)標準
歐洲電工標準化委員會(ATEX)標準
中華人民共和國國家標準《爆炸性環境用電氣設備》GB3836
《爆炸和火災危險環境電氣裝置設計規范》GB50058-92
防爆基本原理
防爆是指能夠抵抗爆炸的沖擊力和熱量而不受損失仍能正常工作稱為防爆， 防止爆炸的產生必從三個必要條件來考慮，限制了其中的一個必要條件，就限制了爆炸的產生。
引起爆炸的三個必要條件，三個條件同時具備——爆炸
燃點ignite；助燃氣體comburant；可燃物 combustible，在工業過程中，通常從下述三個方面著手對易燃易爆場合進行處理：
（1）預防或限度地降低易燃物質泄漏的可能性。
（2）選擇正確的防爆級別和相關防爆參數的電氣設備。
（3）采取充氮氣之類的方法維持惰性狀態。
可能發生爆炸的環境，（如：可燃性氣體，粉塵環境，煉油、石化廠，加油站、加氣站等） ， 爆炸性氣體環境 大氣條件下，氣體、蒸汽或霧狀的可燃物質與空氣構成的混合物，在該混合物中點燃后，燃燒將傳遍整個未燃混合物的環境。
防爆技術
石油、化工、煤炭的國防等許多工業部門，在生產、加工、運輸和貯存的各個過程中，經?？赡苄孤痘蛞缟⒊龈鞣N各樣的易燃易爆氣體、液體和各種粉塵及纖維。這類物質與空氣混合后，可能成為具有爆炸危險的混合物，當混合物的濃度達到爆炸濃度范圍時，一旦出現火源即會引起爆炸和發生火災等嚴重事故。在這類危險環境中使用的電氣設備時都必須經過專業機構認證的具有防爆性能的產品，因此便有了防爆技術。
點火源的控制
溫度對化學反映速度的影響特別顯著，對一般反應來說，若初始濃度相等，溫度每升高10℃反應速度大約加快2至4倍。因此，溫度（也就是通常所指的點火源）使加快反應速度，引起爆炸事故的最初因素，控制點火源使防止爆炸事故的重要措施之一。

上海派力防爆科技有限公司承諾：
嚴格執行國際電工委員會（IECEX）中華人民共和國（GB3836）爆炸性環境用防爆電氣設備體系流程設計和生產。

型號APL300

PaLEX電磁節能技術，派力安全防爆！
