一、不銹鋼蒸汽夾套磁翻板液位計（大略介紹）

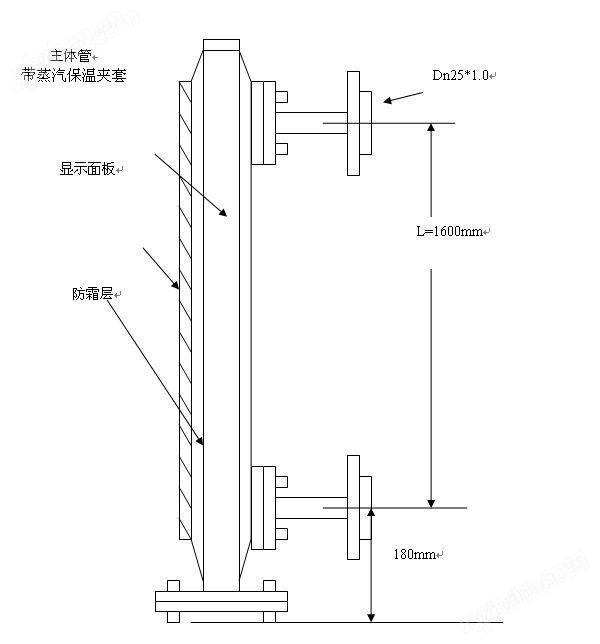

公司生產的不銹鋼蒸汽夾套磁翻板液位計是以磁浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。適用于防凍、保溫及加熱場合液位的測量，蒸汽保溫夾套指：在磁翻板液位計主體管外增加一層筒體，供蒸汽流通，公司還生產真空夾套、電夾套等。可根據現場要求實現防爆型電伴熱系統。是石油、化工等工業部門的理想液位測量產品。磁浮子液位計配置上、下限開關輸出，可實現遠距離報警、限位控制。磁浮子液位計配置變送器，可實現液位的遠距離指示、檢測與控制。根據在容器安裝位置的不同，提供側裝和頂裝兩種形式。根據工作介質不同，提供不銹鋼和 ABS 工程塑料兩種材質；其中 ABS 特別適用于酸、堿等腐蝕性介質。
二、不銹鋼蒸汽夾套磁翻板液位計（產品主要參數）
1、測量范圍:0~300mm----6000mm
2、測量精度:±10mm（翻柱直徑10mm）
3、工作壓力:-0.1MPa~6.3MPa
4、工作溫度:-30~200℃
5、介質密度:≥0.35g/cm³
6、介質粘度:≤0.02Pa.S（正常工作溫度下）
7、介質密度差: ≥0.15g/cm³
8、連接法蘭標準:HG20592~20635-97。
9、若用戶采用其他標準（如GB、JB、JIS、ANSI等）請在訂貨時注明
10、連接法蘭規格：DN20，25； PN1.0、1.6、2.5、4.0、6.3、10.0
11、接液材質：不銹鋼304（316L可選）
注：本結構的不銹鋼蒸汽夾套磁翻板液位計外加冷保溫層后，介質溫度允許達到-45℃
三、（產品選型）
| 結構特點 | 接液材質 | 測量范圍 | 適用介質條件 | 法蘭連接 | 重量 | |||||
溫度 | 壓力 | 密度 | 粘度 | DN | PN | 基本 | 加長 | ||||
C10 | 標準型 | 1Cr18Ni | 300- | -20 | 0-2.45 | 0.5-2 | ≤0.04 | 25 | 1.0 | 6 | 5 |
C11 | 高壓型 | 300- | -20 | 2.45-9.6 | 0.5-2 | ≤0.04 | 25 | 2.5 | 6 | 6 | |
C12 | 高溫型 | 300- | -20 | 2.45-9.6 | 0.5-2 | ≤0.04 | 25 | 6.3 | 6 | 6 | |
C13 | 低溫型號 | 300- | >-40 | 0-2.45 | 0.5-2 | ≤0.04 | 25 | 1.6 | 6 | 7.5 | |
C14 | 液氨、液 | 300- | -20 | 0-2.45 | 0.45-0.7 | ≤0.05 | 25 | 2.5 | 6.5 | 6 | |
C15 | 耐腐型 | 00Cr17Ni14Mo2 | 300- | -20 | 0-2.45 | 0.5-2 | ≤0.04 | 25 | 1.6 | 6 | 5 |
C16 | 防腐型（ | PP | 300- | 20 | 0-0.6 | 0.5-2 | ≤0.04 | 32 | 1.6 | 3 | 3 |
C17 | 防腐型（ | U-PVC | 300- | 20 | 0-0.5 | 0.5-2 | ≤0.04 | 32 | 1.6 | 3 | 3 |
C18 | 防腐型 | ABS | 300- | -20 | 0-0.6 | 0.5-2 | ≤0.04 | 32 | 1.0 | 3 | 3 |
C19 | 防腐型（ | PP | 300- | -20 | 0-1.0 | 0.5-2 | ≤0.04 | 25 | 1.6 | 4 | 5 |
C20 | 防腐型 | PE | 300- | 20 | 0-0.6 | 0.5-2 | ≤0.04 | 25 | 1.6 | 6 | 7 |
C21 | 蒸氣夾套 | 1Cr18Ni9Ti | 300- | -20 | 0-2.45 | 0.5-2 | ≤0.05 | 32 | 1.6 | 6 | 8 |
C22 | 高粘度 | 0Cr18Ni9 | 300- | -20 | 0-2.45 | 0.5-2 | ≤0.05 | 32 | 1.6 | 6 | 5 |
C23 | 食品專 | 1Cr18Ni9Ti | 300- | -20 | 0-1.6 | 0.5-2 | ≤0.05 | 50 | 1.6 | 7 | 5 |
□□ | 配套儀表及附件內容 | ||||||||||
O | 盲板法蘭，不配排污閥 | ||||||||||
L | 液位計底部配排污閥 | ||||||||||
O | 無液位報警開關 | ||||||||||
H | 高位報警開關AK-3型，有記憶功能，故障不排除，信號不消除 | ||||||||||
L | 低位報警開關AK-4型，有記憶功能，故障不排除，信號不消除 | ||||||||||
B | 高位、低位報警開關全配，有記憶功能AK-3型和AK-4型 | ||||||||||
G | 高位報警開關，區域型報警AK-1型 | 磁翻板液位計 | |||||||||
D | 低位報警開關，區域型報警AK-1型 | ||||||||||
Q | 高位、低位報警開關全配，區域型報警AK-1型貳臺 | ||||||||||
S | 高位和低位一體化型報警開關，區域型報警AK-2型 | ||||||||||
O | 無液位控制開關 | ||||||||||
H | 上限控制開關，單點干簧CK-1型 | ||||||||||
L | 下限控制開關，單點干簧CK-1型 | ||||||||||
B | 上限、下限控制開關全配，單點干簧CK-1型貳付 | ||||||||||
W | 上限、下限控制開關一體化，雙點干簧CK-2型 | ||||||||||
T | 上限控制開關，霍爾型傳感器CK-3型 | ||||||||||
L | 下限控制開關，霍爾型傳感器CK-4型 | ||||||||||
E | 上限、下限控制開關全配，霍爾型傳感器CK-3型貳付 | ||||||||||
C | 上限、下限控制開關一體化，霍爾型傳感器CK-4型 | ||||||||||
O | 無遠傳變送器裝置 | ||||||||||
R | 配LB型捆綁式變送器，輸出二線制4-20mADC | ||||||||||
S | 靜壓式遠傳變送器，（URS-100）輸出二線制4-20mADC | ||||||||||
O | 普通防水型 | ||||||||||
B | 本質安全型ibⅡCT4，可配齊納安全柵或IS4041-Ex隔離柵 | ||||||||||
Bd | 隔爆型dⅡCT4 | ||||||||||
O | 不配遠傳顯示儀表 | ||||||||||
A | 數字、光柱顯示調節報警儀 XGTH-510（豎式） | ||||||||||
B | 數字、光柱顯示調節報警儀 XGTA-810（橫式） | ||||||||||
C | 數字顯示調節報警儀 XMTA-810（橫式） | ||||||||||
E | 雙光柱液位顯示儀 XGH-202（豎式） | ||||||||||
D | 智能型液位/容量（重量）顯示調節儀XMT-620（橫式） | ||||||||||
-□□□□ | 測量范圍 | ||||||||||
-□□ | 介質密度(g/cm3) | ||||||||||
- | D | 開口常壓容器 | |||||||||
□ | 工作壓力(MPa) | ||||||||||
