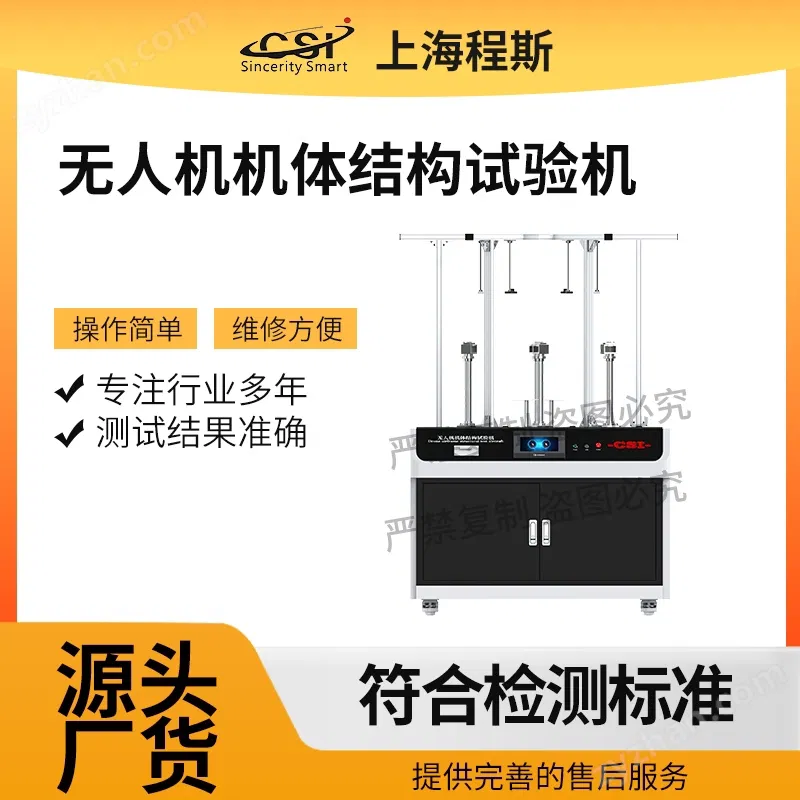

CSI-JQ056無人機機體結構試驗機
一、測試目的
本設備是依據標準要求專門研發的專用檢測裝置，用于對微型、輕型、小型民用無人駕駛航空器的機體及部件銳邊安全、槳葉劃傷風險進行定量與定性檢測。設備集成了銳邊探測系統、槳葉幾何參數測量模塊、接觸力傳感單元和高清影像采集系統，可模擬用戶在正常操作、維護保養過程中與無人機機體、零部件的實際接觸場景，精準判定產品是否存在易造成人員劃傷的危險銳邊，驗證無槳葉保護裝置的微型、輕型無人機槳葉是否符合低傷害安全設計要求。設備整體符合標準規定的試驗條件與判定準則，具備檢測精度高、重復性好、操作便捷的特點，是無人機生產企業合規性檢驗、第三方檢測機構型式試驗、市場監管部門質量抽查的bi備專用設備。
二、執行標準
GB 42590-2023《民用無人駕駛航空器系統安全要求》第4.5章節機體結構
三、技術參數
?指標? | ?參數? |
控制系統? | PLC |
操作界面? | 彩色7寸觸摸屏，中英文切換? |
銳邊探測頭接觸壓力調節范圍 | 0 N ~ 50 N |
調節精度 | ±0.1 N |
危險銳邊判定響應時 | ≤10 ms |
前緣半徑測量范圍 | 0.1 mm ~ 10 mm，測量精度±0.01 mm |
測量精度 | ±0.01 mm |
接觸力傳感 | 0 N ~ 100 N |
示值誤差≤±1% | ≤±1% |
安全防護 | 急停按鈕 |
電源 | AC 220V，50 Hz |
四、基本配置
主機1臺；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
