自循環冷卻構造

葉輪與磁囊的連接固定處設有熱擴散孔，此擴散孔可使泵軸和軸承周圍的液體在離心力作用下強制循環，可有效散發由摩擦產生的熱量，阻止了泵腔的機脂材料因高溫產生的變形和熔化。

非接觸構造

通過設置被動磁鐵與主動磁鐵的相對位置，可以有效對磁囊的位置進行磁力控制，即使在空轉時軸承的后端也不會與后止推環接觸，這種構造有效的抑制了摩擦熱的產生，確保了摩擦部的潤滑。

組合式蝸殼泵腔

MX系列在樹脂材質的磁力泵前殼與后殼上設計成部分蝸殼形狀，組裝后得到整體的理想螺旋形狀的腔室。有效地抑制了從葉輪噴出的液體再次回流到泵腔室內產生的泄漏現象，從而將液體平穩高效地導向泵出口。實現了泵的高效率化。

結構堅固

在泵前殼及后殼等應力集中部位，全部使用加強筋補強，進一步提高了泵的耐壓性能及機械強度。

在以往軸承與磁囊過盈配合的固定方式基礎上，又采用軸向固定的構造，即將軸承限制于磁囊的底部止口與葉輪的后部之間，提高了泵在高溫工況條件下的可靠性。

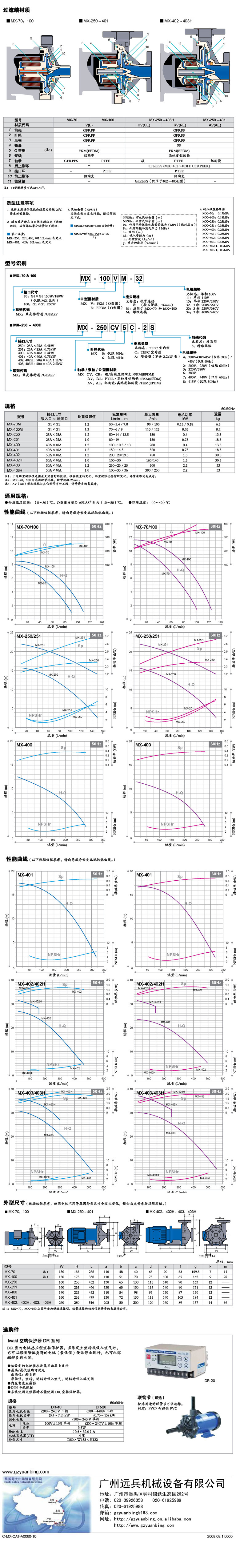

規格
