半自動膠囊灌裝機

半自動膠囊灌裝機特點

 半自動膠囊灌裝機是我們廠為中小型制藥廠.保健品廠.醫院制劑室.精心打造的一款經濟實惠的膠囊充填機.機器采用編程控制系統.觸摸面板操作,無級變頻調速.氣動聯合控制,及電子自動計數裝置,能分別自動完成膠囊的就位.分離.充填.鎖緊等動作.充填劑量準確,操作方便,機身及工作臺面采用不銹鋼制造,產品符合國家GMP要求.適用于粉末,顆粒的藥品及保健品的膠囊充填.

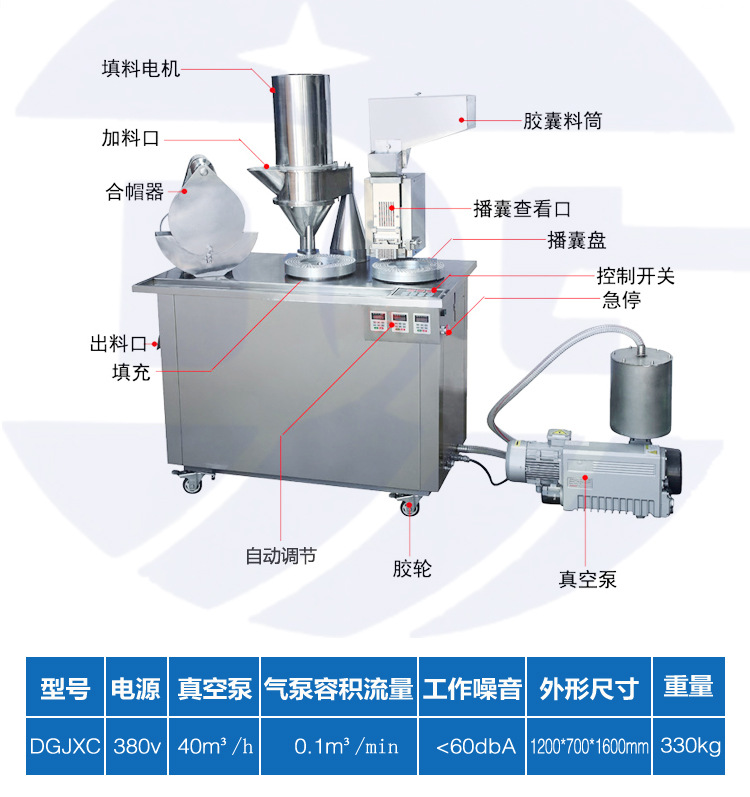

半自動膠囊灌裝機技術參數:

產品遠銷，接軌大市場，內銷出口皆可

我們的坐標，誠邀合作代理

半自動膠囊灌裝機主要部件的作用介紹

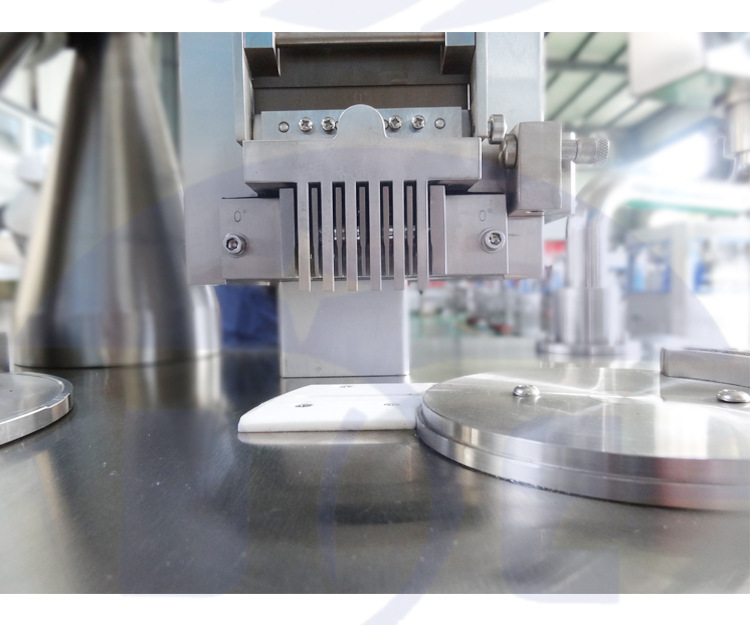

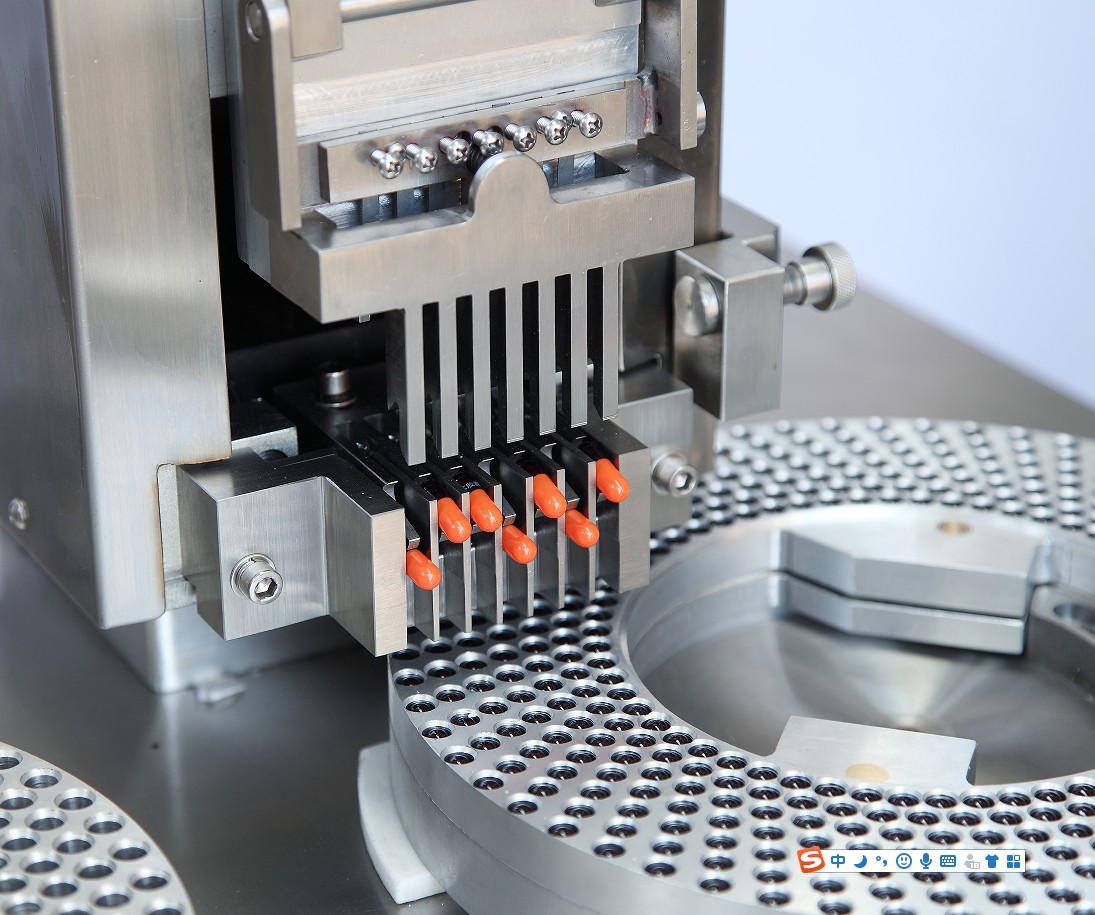

1、播囊機構：

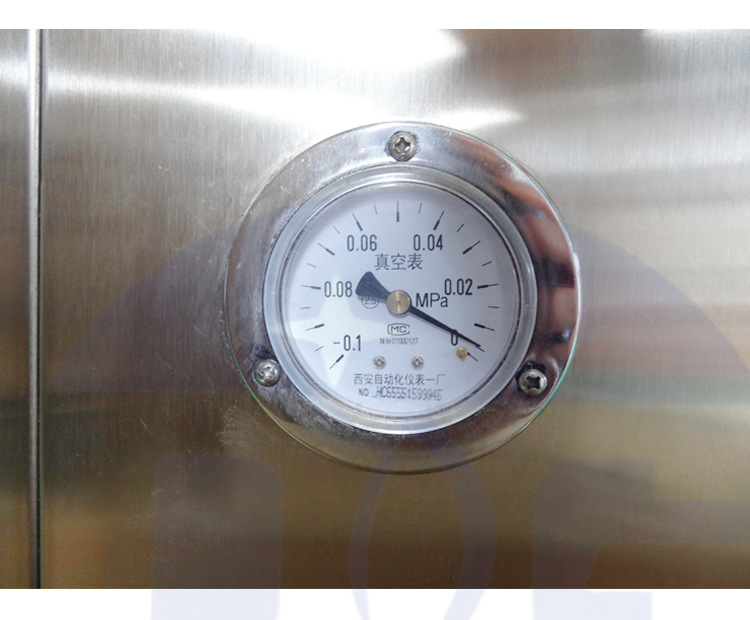

該機構由上下運動的播囊板把空心膠囊從料斗中輸送到播囊管中，播囊管右下方設有下囊開關，當播囊管往下運動時，開關受碰鐵作用放出一排膠囊，播囊管向上回升時開關即刻關閉使膠囊停留在播囊管內不會落下。已下落在膠囊梳里的膠囊受送囊叉作用向前推出并使膠囊調頭（體朝外帽朝里），膠囊受壓囊頭向下推壓使以調頭的膠囊由水平狀態轉為垂直狀態，在真空泵所產生的負壓作用下膠囊落入膠囊盤，由于上?？字杏幸恍∨_(tái)階阻止膠囊帽留在上模內，膠囊體受負壓作用繼續向下滑到下?？變?nèi)，由此調頭機構完成了膠囊的排囊、調頭、分離工作。

該機構由變頻器調速電機帶動凸輪、搖桿、棘輪機構進行運轉，凸輪每旋轉一周，棘輪推進一齒（也就是使模具推進一排孔），同時凸輪帶動搖臂使播囊板作上下運動的一個循環。

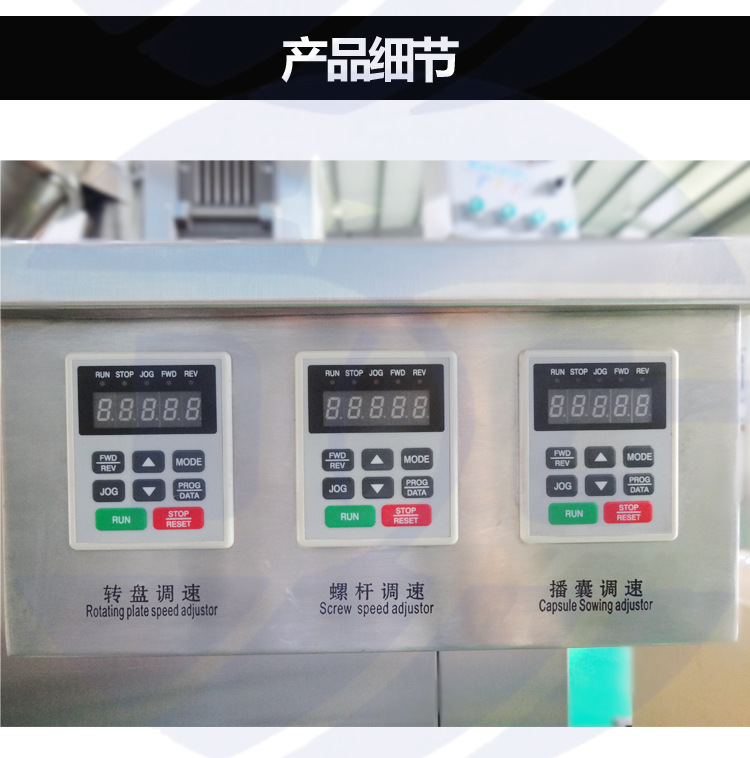

該機構設有計數自動控制，當模具排滿膠囊時，機構自動上止點停機以保證下次運行的簡便。（上止點：播囊管在剛要往下走的那個點），在中途需要停機時也可以手動停機。該機的速度由變頻器上旋鈕調節，并配有儀表顯示速度。

若遇有些膠囊分離不*時，可用手撥動模具1—2圈，促使其在真空吸附下達到*分離。

本機出廠隨機配一副模具，另配模具或另件由用戶按配件目錄選購。

區別：00#、00L#、(L為加長）裝置是每排5孔，膠囊模具是5×60=300孔，頂針盤是300條頂針，相應的壓囊頭、播囊板、膠囊梳、都是5排。

0#和0#L(L為加長）裝置是每排6孔，膠囊模具是6×60=360孔，頂針盤是360條頂針，相應的壓囊頭、播囊板、膠囊梳、都是6排。

1#、2#、3#、4#、5#裝置則是每排7孔，膠囊模具是7×60=420孔，頂針盤也是420盤條頂針，相應的配件也都是7排。

換裝模具步驟：

一：卸模具

       1：用8#內六角扳手松開播囊板上2只M6螺絲后卸下播囊板。

       2：用8#內六角扳手松開播囊梳上2只M6螺絲后卸下播囊梳。

       3：在點動狀態下使送囊叉在前止點停機用8#內六角扳手松開

          送囊叉上2只M6螺絲后卸下送囊叉。

       4：使用24#呆扳手松開釘針盤的當中的M16圓頭螺母后卸下

          頂針盤。

二：安裝調試模具

   1：安裝膠囊梳：膠囊梳后部已有2個定位孔，只需對準圓柱肖

      后擰緊M6螺絲即可。

   2：定位膠囊盤：移動座在下止點狀態下膠囊盤放置在轉盤上，

      用2根較棒分別插入膠囊梳左右的槽里對準進入膠囊盤的

      孔里并能輕松的轉動的前提下固緊定位塊的M6螺絲。
