一、單效濃縮器用途：150KG/H 單效真空外循環 節能單效蒸發器

  單效濃縮器常用于醇提液、醇沉液等物料的蒸發濃縮及多種物料的熱敏性低溫濃縮，具有時間短速度快的特點，可一機多用，進行常壓、減壓濃縮、收膏等操作。

二、單效濃縮器結構組成：150KG/H 單效真空外循環 節能單效蒸發器

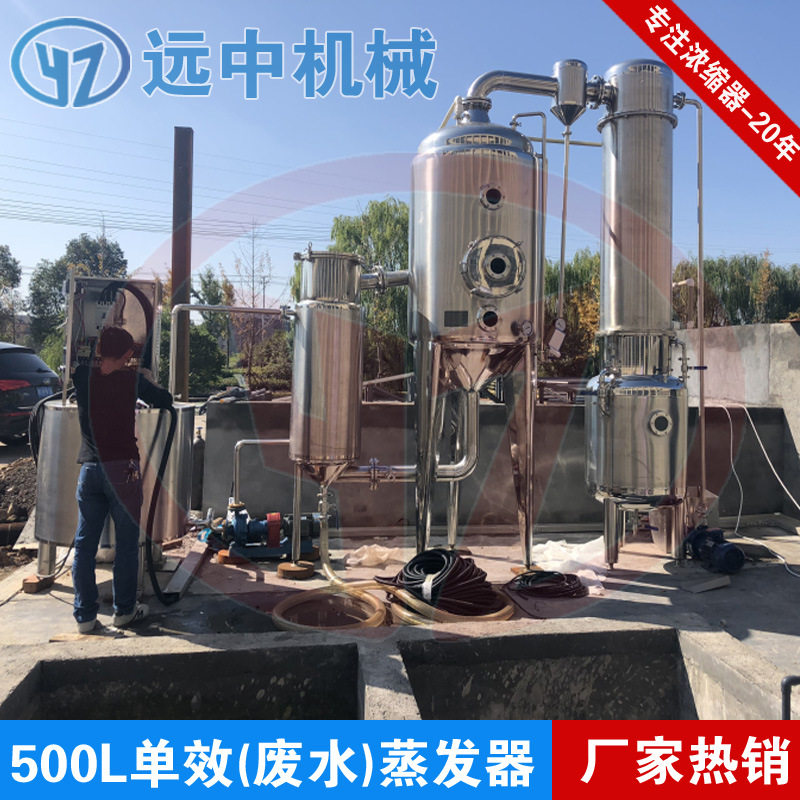

遠中機械 單效（外循環）濃縮器共由加熱室、蒸發室、捕沫器、冷凝器、冷卻器、受液罐及系統內聯接管閥件、配套儀表等組成。與物料接觸部分全采用不銹鋼304/316L制造，具有良好的耐蝕性。外形美觀，加熱器、蒸發器外均設有保溫，保溫外用不銹鋼板制作外殼，表面做鏡面或亞光處理，*達到GMP標準。

三、單效濃縮器工作原理

遠中機械生蒸汽進入加熱室的列管外面，將料液加熱上升，從噴管噴入蒸發室，進行汽液分離，其料液從循環管回到加熱室下部再加熱，料液受熱又噴入蒸發室開成循環。單效濃縮器料液濃縮到一定的程度，經取樣確定合格后由出料口出料，蒸發室蒸發出來的蒸汽經除沫器消除泡沫再經汽液分離器，部份料液返回蒸發室，其余二次蒸汽由冷凝器與冷卻器冷卻成液體進入貯液桶，最后不凝氣體排入大氣或真空泵帶走。

四、單效濃縮器設備特點：
1、加熱器采用快開蓋結構，工人清洗非常方便；
2、冷凝器采用三行程不僅冷凝面積大，換熱效果大大加強。

3、酒精回收：回收能力大，采用真空操作方法，改進了設備的工藝流程。比老型同類設備提高生產率5—10倍，降低能耗30%，具有投資小，回收效益高的特點遠中機械。

5、濃縮液料：本設備采用外加熱自然循環與真空負壓蒸發相結合的方式，蒸發速度快，濃縮比重可達1.3；液料在全密封中無泡沫濃縮，用本設備濃縮出來的藥液，具有無污染，藥味濃的特點，而且清洗方便(打開加熱器的上蓋即可進行清洗)。本設備操作簡單，占地面積小。加熱器、蒸發器采用不銹鋼保溫結構，保溫層外表采用不銹啞光鋼板，美觀大方。本設備與液料接觸部分均采用優質不銹鋼制造，符合GMP標準。

五、包裝清單

 JSN單效濃縮器,雙效濃縮器,中藥濃縮器,真空減壓濃縮器隨機附件：

1、產品使用說明書  2，產品質量合格證書  3、壓力表     4、安全閥    5、閘閥蒸汽進口    6、溫度計、7、設備圖紙(CAD)、安裝圖。

六、根據用戶不同需求，可采用執行的設計、制作、檢驗標準如下：
 1.  SFDA 《藥品生產質量管理規范》2010年版
 2.《醫藥工業潔凈廠房設計規范》（GB50457-2008）
 3.  GAMP藥品生產自動化管理規范
 4.  GB150.1~150.4-2011《鋼制壓力容器》
 5.  NB/T47003.1-2009《鋼制焊接常壓容器》
