概述

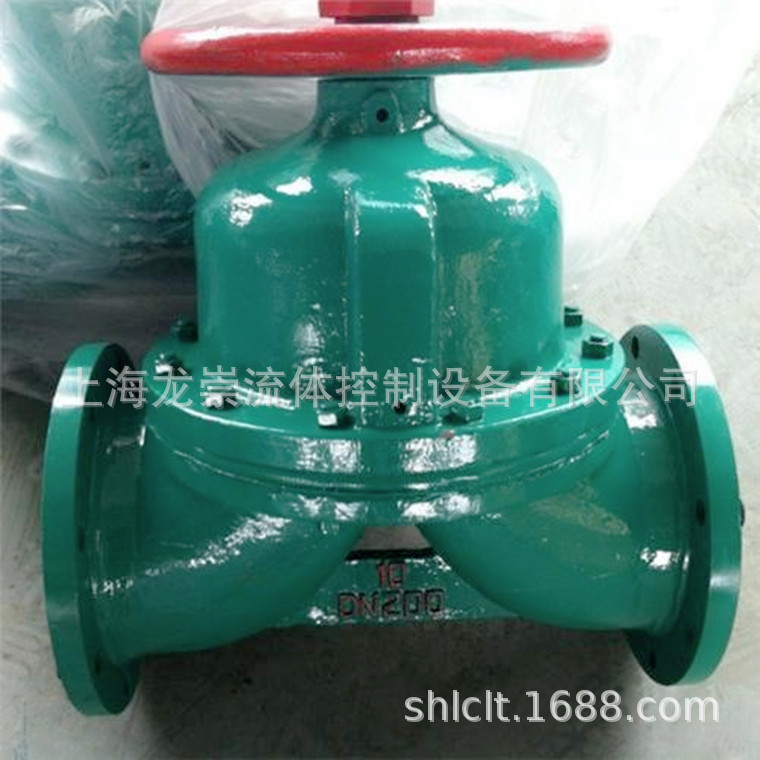

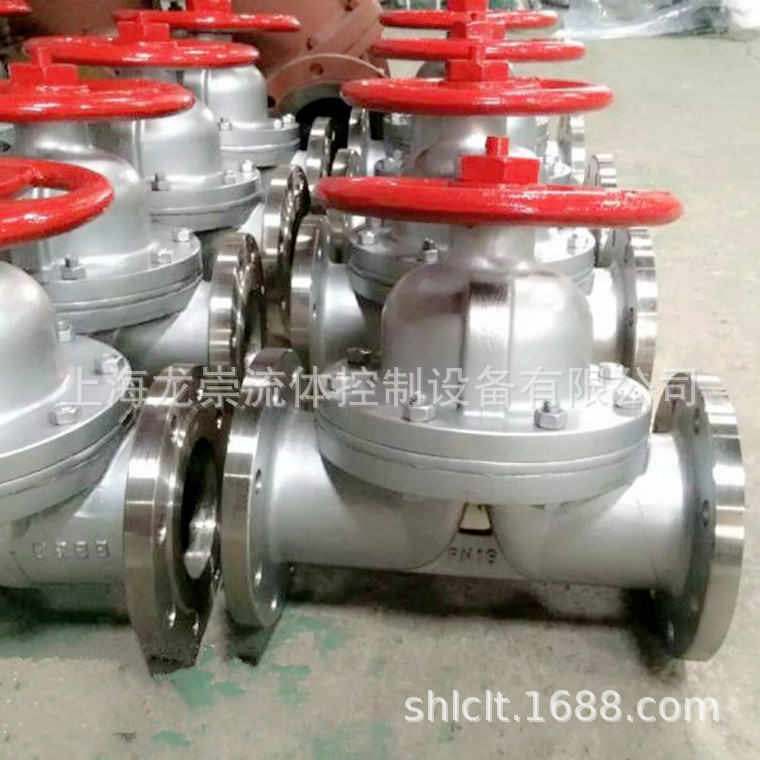

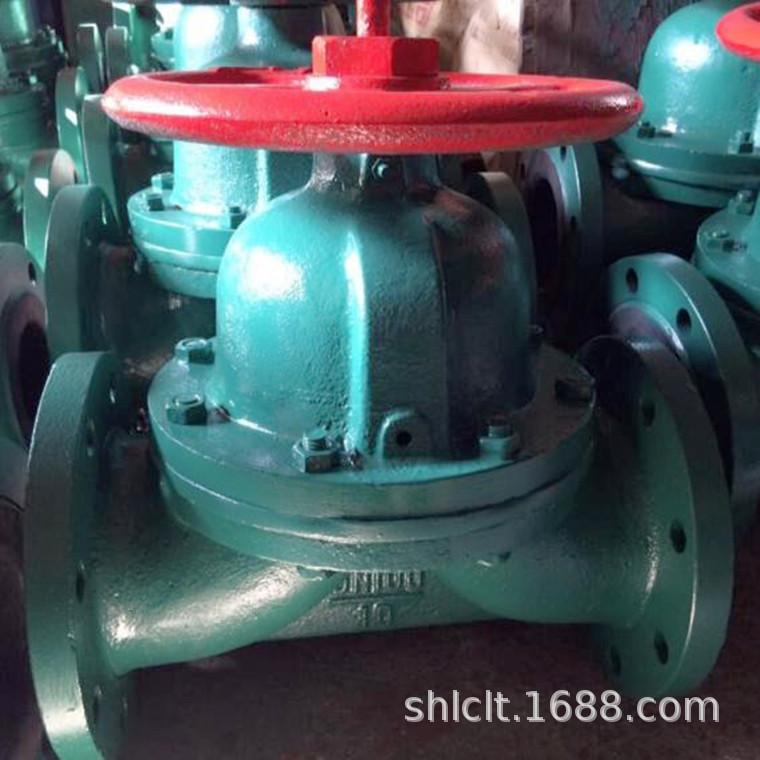

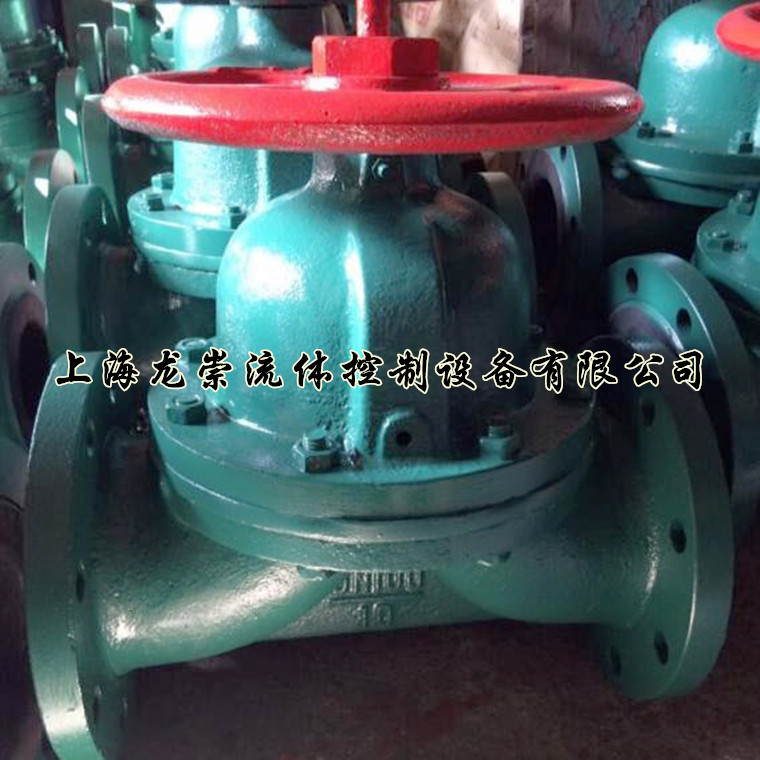

  G41J-10/16C襯膠隔膜閥是一種特殊形式的具有截斷功能的閥門，其啟閉件由鋼質閥瓣與軟質材料（橡膠和氟塑料復合）制成的隔膜組成，并將閥體內腔隔開以達到截斷管內介質之目的。G41J-10/16C襯膠隔膜閥于控制腐蝕性介質,閥體內腔表面襯有可供選擇的橡膠和氟塑料。 堰式隔膜閥于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。適用溫度：≤85℃、≤100℃、≤120℃、≤150℃（按照襯里和隔膜材料）

優點

●復合隔膜將閥體下部腔與閥蓋內腔隔開，并與之形成直流通道，使隔膜上部的閥桿，閥瓣等內件與介質*隔離，由於流道平滑，流阻小，故而可獲得較大的流量。省去填料密封結構，介質的內漏和外漏可同時避免。
●執行元件的膜件由于頻繁的啟閉易產生疲勞斷裂，應視工況/介質特性可進行定期更換隔膜,維護費用低。
●襯里材料的多樣性,可適用各種介質,塑料的防腐性能及*使用溫度見“閥門及管路附件塑料襯里性能表。

特點

1、彈性密封的開閉件，確保沒有內漏；
2、流線型的流道，使得壓力損失小；
3、沒有填料函，因此沒有外漏；
4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕；
5、隔膜可更換，維護費用低；
6、襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。

材料

閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼  閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼

襯里：無襯里、橡膠   隔膜：橡膠     閥瓣：鑄鐵、碳鋼   氣缸：球墨鑄鐵
活塞：碳鋼    手輪：鑄鐵    閥桿：碳鋼

主要外形連接尺寸及重量
