（SRQ翅片管換熱器  *導熱油散熱器 ）

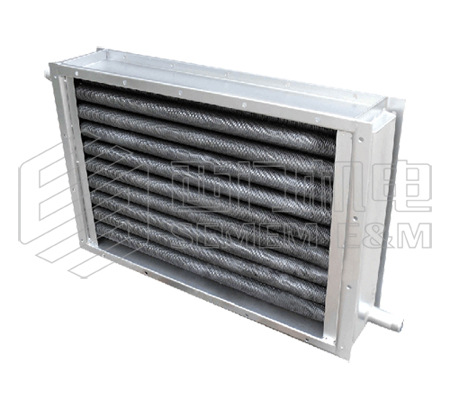

一、SRQ蒸汽散熱器概述

  1．SRQ翅片加熱器由鋼制多孔板框架及鋼制散熱翅片管組成；

  2．SRQ導熱油散熱器廣泛應用于烘干系統的空氣加熱，及大中型采暖通風換熱系統；

  3．蒸汽散熱器換熱介質：蒸汽（≤1.0MPa），熱水（<130℃）；

  4．SRQ翅片管換熱器規格表示說明：SRQ①×②③

                                                             ①、②—分別為翅片管換熱器長，寬尺寸分米化整

                                                             ③—表示翅片管換熱器散熱能力的大?。ù驞，中Z，小X）

 二、SRQ蒸汽散熱器結構特征

   1．翅片管換熱器采用多孔板結構固定式，散熱管（三排）呈叉排排列，結構緊湊，氣密性好，安裝方便；

   2.  熱媒流經翅片加熱器采用單回程形式，換換熱效率高，加熱速度快；

   3．導熱油散熱器的翅片熱管采用Φ22×2的無縫鋼管經專機繞片0.5×16mm鋼帶后制作，換熱效果好、承壓高、 耐腐蝕；

   4、翅片管換熱器的翅片管片距對應散熱能力大小制作成5mm（D）6mm（Z）8mm(X）；

   5.  SRQ導熱油散熱器進出接口異側絲扣連接。

三、SRQ蒸汽散熱器技術參數表
