潛水推流器實景安裝圖片 低速潛水攪拌機結構原理

潛水推流器應用范圍：    潛水攪拌機主要運用在市政和工業污水處理過程中的混合、攪拌和環流，也可用作景觀水環境的養護設備，通過攪拌達到創建水流作用，改善水體質量，增加水中含氧量，有效阻止懸浮物沉積。

潛水推流器產品描述：    qjb型低速推流器，在水處理工藝流程中，廣泛應用于氧化溝推流，各類生化池的攪拌，同時也可用于河流防凍，景觀水循環等。低速推流器油潛水電機、減速裝置、葉槳和安裝系統等組成。其特點是配套功率小(1.5-7.5KW)，轉速低(36-135r/min),葉槳直徑大(1000-2500mm),低速旋轉，產生大體積流場，服務范圍廣。后掠式香蕉型葉槳設計，具有自潔功能，采用聚氨脂或鋁合金材質精鑄成型，具有重量輕、強度高、耐腐蝕等優點，其優異的摩擦性能，可保證在低速的運動狀態下與液體產生良好的阻尼效果，從而創建出柔和的水流。該系列產品除了具有推流和創建水流的作用外還具有攪拌功能。

潛水推流器使用條件：

為了保證潛水攪拌機的正常工作，請正確選擇工作環境和運行模式。

1高介質溫度不超過40℃;   介質的pH值范圍：5~9;   介質密度不超過1150Kg/m3;   潛水深度不超過20m。

特別提示：   潛水攪拌機必須*潛入水中工作，不能在易燃易爆和強腐蝕性及高溫的環境中工作。針對特殊環境下的要求，我公司可為用戶提供特殊設計。

qjb型低速推流器選型參考:    潛水攪拌機的選型是一項比較復雜的工作，選型方案的正確與否直接影響到設備的正常使用，作為選型的原則就是要讓攪拌機在適合的容積里發揮充分的攪拌功能，這個標準一般可用流速來確定。根據污水處理廠的不同工藝要求，攪拌機選型的1佳流速應保證在0.15~0.3m/s之間，如果低于0.15m/s的流速則達不到推流攪拌的效果，如果超過0.3m/s的流速則會影響工藝效果且造成浪費。所以在選型前，首先要確定潛水攪拌機運用在什么場所，如：污水池、污泥池還是生化池;其次是介質參數，如：懸浮物含量、溫度、PH值等;還有水池的形狀，水深甚至安裝方式等都將對選型產生影響，同時還應考慮到節能因素，因為這將會影響到用戶今后的運行成本。

為了滿足在不同環境下都能達到1佳的攪拌功能，南京藍寶石環保設備有限公司為用戶提供了多種型號的潛水攪拌機，同時可提供選型服務。

潛水推流器運行模式:      潛水攪拌機的安裝定位對其攪拌效果有很大的影響，為了達到事半功倍的運行效果，【藍寶石】建議用戶按照專業設計人員的要求去做，要充分考慮到水池的形狀，進出水的位置以及攪拌機的水流反射到構筑物向引起的渦流等情況，盡量減少短路循環和死角的產生，避免與池壁的撞擊而降低流速、潛水推流器開機前的準備

1.啟動設備前，應檢查推流器是否完好，設備周圍有無大量污泥沉積，以免影響設備的正常運轉。

2．檢查油室內是否有足夠的油，有無漏油現象及密封狀況。

3.電纜線有無破損、折斷，電纜線的入口密封是否完成

4.若電機或控制箱檢修過，起動之前還應檢查過載保護器設定電流大小是否合適，并進行點動試驗，觀察推流器的運轉方向是否合乎要求。

5.若潛水推流器停止一段時間沒運行時，在啟動前應對電機作絕緣測試，確認正常后再做點動試驗，觀察推流器的運行電流，若電流太大，則不能直接開啟泵運行，否則易出現過載而損壞電機。

二、潛水推流器開機運轉

1.合上閘后應檢察運行情況是否正常，有無卡阻及出現異常響聲等現象。

2.及時發現并清除雜物，以免累積過多而影響設備的正常運行。

3.若推流器停止一段時間沒運行時，再啟動點動試驗發現電流過大，則需先開啟曝氣運行一段時間后方能運行推流器。

4.做好設備運行情況的各種詳細記錄。

三、潛水推流器控制

1.潛水電機控制     ----電機部分操作*于人員或有相關經驗的技術人員;   ----三個串聯的PTC電阻控制定子繞組溫度.當繞組溫度超過一定的值(一般為125℃),熱敏電阻會動作斷開；   ----如果發生過熱狀況,必須由的技術人員檢查繞組。也許不可避免地分別更換定子、轉子或繞組；  ----攪拌機長時間停止運行時,需測量絕緣阻值。廠家出廠時保證冷態絕緣電阻大于100MΩ,但此值在20MΩ時電機還可正常運行.如果小于2MΩ,則不能強行啟動攪拌機，這時應首先檢查電力電纜,然后檢查電纜線連接線腔,1后檢查繞組。

2. 密封控制     漏水檢測探頭是檢測油室中進水狀況，水漏進油腔達到一定程度時，二個漏水檢測探頭間的電阻會發生變化，控制柜會據此發出信號。盡管這樣，攪拌機還可以短時間運行。為避免攪拌機受到損壞，應立即檢修，更換機械密封。

四、潛水推流器關機  為了設備的安全,必須嚴格按以下步驟操作:

1確認攪拌機所處的工作位置;

2按控制柜上的停止開關;

3讓攪拌機*停止運行;

4在攪拌機提升過程中，絕不允許啟動。

5記錄開、停機時間。

一 產品信息

潛水推流器生產廠家南京藍寶石環保設備有限公司主營：QJB型潛水攪拌機為混合攪拌和低速推流兩大系列產品。

二 潛水推流器用途：  低速推流系列攪拌機適用于工業和城市污水處理廠曝氣池和厭氧池，其產生低切向流的強力水流，可用于池中水循環及硝化、脫氮和除磷階段創建水流等。

三 潛水推流器結構簡介及性能特點

1.結構緊湊、體積小、重量輕。操作維護簡單、安裝方便快捷、使用壽命長。

2.葉片具有自潔功能，可防雜物纏繞、堵塞。

3.與曝氣系統配合使用可使能耗大幅度降低，充氧量明顯提高，有效防止沉淀。

4.電機繞組為F級絕緣，防護等級為IP68，選用一次潤滑免維護進口軸承，具有油室泄漏檢測和電機繞組過熱保 護功能，使電機的工作更加安全可靠。

5.機械密封的摩擦付材質為耐腐蝕的碳化鎢，所有緊固件均為不銹鋼材質。 四 產品說明   配用功率范圍：3.0-7.5KW 葉輪直徑范圍：1100-2500mm 葉輪轉速范圍：35-115r/min 推力范圍：≤4275N  材質：葉漿采用進口聚氨酯材料，電機殼鑄鐵。

四選型注意事項  為保證取得1佳效果，請使用方提供如下資料：

1、運用目的

2、池型

3、池尺寸

4、介質特性包括粘度、密度、固體物含量等。

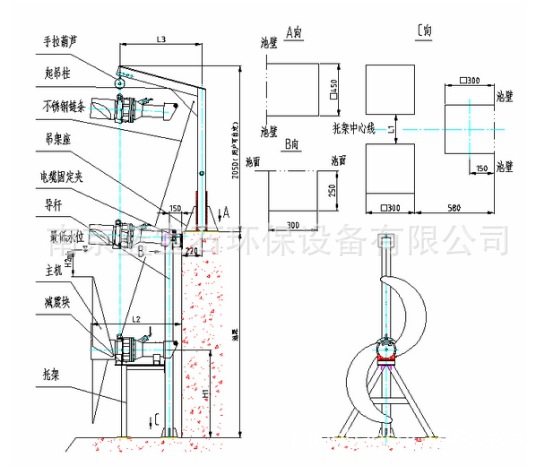

潛水推流器安裝圖：

潛水推流器實景安裝圖片 低速潛水攪拌機結構原理
