制藥網>產品展廳>通用機械及設備>閥門>球閥>Q47F/H Q47F固定球閥 不銹鋼固定球閥 Q47H固定硬密封球閥

  • Q47F固定球閥 不銹鋼固定球閥 Q47H固定硬密封球閥
舉報 收藏
參考價面議
具體成交價以合同協議為準
品牌

廠商性質

生產廠家

型號

Q47F/H

訪問次數

938

產地

上海市

更新時間

2017/3/7 16:33:37

聯系時請說明來自制藥網！
在線詢價

請?zhí)顚懖少彽膬x器名稱！

接受（1-3家）

產品簡介

Q47F固定球閥 不銹鋼固定球閥 Q47H固定硬密封球閥適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質。適用溫度：-196～350℃，驅動方式：手動、氣動、電動、液動等。

Q47F固定球閥 不銹鋼固定球閥 Q47H固定硬密封球閥詳細信息

Q47F固定球閥 不銹鋼固定球閥 Q47H固定硬密封球閥



概述



Q47F固定球閥 不銹鋼固定球閥 Q47H固定硬密封球閥是新一代高性能球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所以固定式球閥的轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。*的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封，因而安裝沒有流向限制，是雙向。
密封采用增強聚四氟乙烯鑲?cè)氩讳P鋼圈內，鋼圈后部沒有彈簧保證閥座緊貼球體，保持密封。上下閥桿均沒有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。全通徑：閥門流量孔徑與管線內徑*，以便管線清掃。

適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質。
適用溫度：-196～350℃
驅動方式：手動、氣動、電動、液動等。
公稱通徑：DN 15-800 1"～32"



特點



(1) 操作省力：球體由上下軸承支撐，減少摩擦，消除了由于進口壓力推動球體與密封座形成的巨大密封負荷而造成過大的扭矩。
(2) 密封性能可靠(見圖1)：PTFE單性材料密封圈嵌于不銹鋼閥座內，金屬閥座尾端設有彈簧保證密封圈足夠的預緊力， 閥門在使用過程中密封面磨損時，在彈簧作用下閥門繼續保證良好密封性能。
(3) 防火結構(見圖2)：為防止由于驟熱或火災的出現，使聚四氟乙烯密封圈燒毀，發生較大泄漏，而助長火勢，在球體與閥座間設置防火密封環，在密封圈燒毀時，在彈簧力作用下，將閥座密封環迅速推向球體上，形成金屬與金屬密封，起到一定程度的密封效果。耐火試驗符合APl 6FA和APl 607標準要求。
(4) 自動泄壓功能(見圖3)：當閥門中腔停滯的介質壓力異常升高超過彈簧的預緊力時， 閥座后退脫離球體，達到自動泄壓的效果，卸壓后閥座自動復位。

(5) 排泄管路： 閥體上下均設置排泄孑L，可檢查閥座是否發生泄漏，在工作中， 閥門處于全開或全關時，卸掉中腔壓力，可直接更換填料；可以排放
中腔滯留物，減少介質對閥門的污染。輔助密封設置系統(客戶需要請在訂購時說明)
(6) 見圖4：本閥門設計有輔助的閥座緊急密封系統，一旦密封受損或出現緊急十青況而不能密封時，通過輔助密封系統向密封面注射相應的密封劑即可修復密封面，達到緊急密封。當輸送的介質不潔
或含有少量顆粒時，為保護密封面，確保達到可靠的密封，還可給這一裝置注射相應的清洗劑或潤滑劑對密封面進行清洗。
(7) 廣泛適用于食品、醫藥、石油、化工、天然氣、鋼鐵、環保、造紙等輸送管路介質的切斷或流通。還可給這一裝置注射相應的清洗劑或潤滑劑對密封面進行清洗。

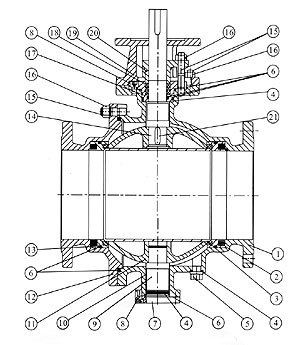

主要零件及材質

序號
NO

零件名稱

材質







undefined




GB

ASTM

1

閥體

WCB

A2116-WCB

2

彈簧

60Si2aMn

AISI 9260

3

密封圈

PTFE

PTFE

4

墊片

PTFE

PTFE

5

排污螺母

25

A105

6

"0" 型密封圈

橡膠

橡膠

7

底蓋

25

A105

8

螺釘

35

A193-B7

9

固定軸

1Cr13

A276-410

10

滑動軸承

PTFE&

PTFE&

11

球體

1C18Ni9Ti

SS304

12

閥蓋

WCB

A216-WCB

13

閥座

25

A105

14

閥桿

1Cr33

A276-410

15

螺柱

35CrMoA

A193-B7

16

螺母

35

A194-2H

17

壓套

25

A105

18

填料

PTFE

PTFE

19

支架

WCB

A216-WCB

20

填料壓蓋

WCB

A2116-WCB

21

鍵 Key

45

AISI C 1045



技術規范

設計依據

國標系列

美標系列

設計標準

GB/T12237

AP16D

ANSI B16.34

法蘭連接結構長度

GB/T12221

AP16D

ANSI B16.10

結構長度(焊接)

GB/T15188.1

AP16D

ANSI B16.10

連接法蘭

GB/T9113
JB/T79 Hg20592

ANSI B16.5、B16.47

對焊端

GB/T12224

ANSI B16.25

試驗和檢驗

GB/T9092

AP16D

AP1598


試驗壓力

壓力等級

試驗壓力(MPa）

公稱壓力（PN）

磅級（Class）

殼體試驗

密封試驗

1.0

-

1.5

1.1

1.6

-

2.5

1.76

2.5

-

3.8

2.75

4.0

-

6.0

4.4

6.4

-

9.6

7.04

-

150

3.0

2.2

-

300

7.6

5.6

-

600

15.0

11.0

-

10K

2.4

1.5

-

20K

5.8

4.0



undefined

主要尺寸：

1.6MPa

DN

L

D

D1

D2

b

n-φd

H0

H

H2

凸面法蘭
Q47F

16C

16P

16R

32

140

135

100

78

16

4-18

30

85

160

40

165

145

110

85

16

4-18

32

95

230

50

178

160

125

100

16

4-18

43

107

230

65

190

180

145

120

18

4-18

70

142

400

80

203

195

160

135

20

8-18

110

152

400

100

305

215

180

155

20

8-18

150

178

500

125

356

245

210

185

22

8-18

200

252

500

150

394

280

240

210

24

8-23

230

278

600

200

457

335

295

265

26

12-23

260

395

600

250

533

405

355

320

30

12-25

283

480

800

300

610

460

410

375

30

12-25

380

585

800

350

686

520

470

435

34

16-25

425

625

800

400

762

580

525

485

36

16-30

492

720

800

500

914

705

650

608

44

20-34

555

840

830

600

1067

840

770

718

48

20-41

675

1050

830

700

1245

910

940

788

50

24-41

850

1150

830



2.5MPa

DN

L

D

D1

D2

b

n-φd

H0

H1

H2

凸面法蘭
Q47F

25

25P

25R

32

180

135

100

78

18

4-18

30

85

160

40

190

145

110

85

18

4-18

32

95

230

50

216

160

125

100

20

4-18

43

107

230

65

241

180

145

120

22

8-18

70

142

400

80

283

195

160

135

22

8-18

110

152

400

100

305

230

190

160

24

8-23

150

178

500

125

381

270

220

188

28

8-25

200

252

500

150

403

300

250

218

30

8-25

230

278

600

200

502

360

310

278

34

12-25

260

395

600

250

568

425

370

332

36

12-30

283

480

800

300

648

485

430

390

40

16-30

380

585

800

350

762

550

490

448

44

16-34

425

625

800

400

838

610

550

505

48

16-34

492

720

800

500

991

730

660

610

52

20-41

555

840

830

600

1143

840

770

718

56

20-41

675

1050

830

700

1346

955

875

815

60

24-48

850

1150

830



4.0MPa

DN

L

D

D1

D2

D6

b

n-φd

H0

H1

H2

凸凹法蘭
Q47F

40

40P

40R

32

180

135

100

78

66

18

4-18

30

85

160

40

190

145

110

85

76

18

4-18

32

95

230

50

216

160

125

100

88

20

4-18

43

107

230

65

241

180

145

120

110

22

8-18

70

142

400

80

283

195

160

135

121

22

8-18

110

152

400

100

305

230

190

160

150

24

8-23

150

178

500

125

381

270

220

188

176

28

8-25

200

252

500

150

403

300

250

218

204

30

8-25

230

278

600

200

502

375

320

282

260

38

12-30

260

395

600

250

568

445

385

345

313

42

12-34

283

480

800

300

648

510

450

408

364

46

16-34

380

585

800

350

762

570

510

465

422

52

16-34

425

625

800

400

838

655

585

535

474

58

16-41

492

720

800

500

991

755

670

612

576

62

20-48

555

840

830

600

1143

890

795

730

678

62

20-54

675

1050

830

700

1346

995

900

835

768

68

24-54

   850

1150

830
