產品簡介
Q944F電動三通球閥 調節型電動三通球閥用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。
Q944F電動三通球閥 調節型電動三通球閥詳細信息
Q944F電動三通球閥 調節型電動三通球閥
概述
Q944F電動三通球閥 調節型電動三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通。一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。
結構特點及用途
1、結構緊湊、啟閉迅速、流道暢通、流體阻力小。
2、密封性能好：利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。
3、一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
4、維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修。
5、泛適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。
試驗壓力 單位：Mpa 使用范圍
|
|
主要零件材料
閥體＼閥蓋 | GB | WCB | ZGlCrl8Ni9Ti | ZGOCfl8Nil2M02Ti | |||
ASTM | WCB | CF8 | CF8M | ||||
球體 | GB | 2Cfl3 | 1Cfl8Ni9Ti | 0Cfl8Ni12M02Ti | |||
ASTM | 420 | 304 | 316 | ||||
閥桿 | GB | 2Crl3 | 1Crl8Ni9Ti | 0Crl8Ni12M02Ti | |||
ASTM | 420 | 304 | 316 | ||||
| 閥座＼密封面 | GB | 聚四氟乙烯 | 對位聚苯 | 聚四氟乙烯 | 對位聚苯 | 聚四氟乙烯 | 對位聚苯 |
ASTM | 聚四氟乙烯 | 對位聚苯 | 聚四氟乙烯 | 對位聚苯 | 聚四氟乙烯 | 對位聚苯 | |
填料 | GB | 聚四氟乙烯 | 柔性石墨 | 聚四氟乙烯 | 柔性石墨 | 聚四氟乙烯 | 柔性石墨 |
ASTM | 聚四氟乙烯 | 柔性石墨 | 聚四氟乙烯 | 柔性石墨 | 聚四氟乙烯 | 柔性石墨 | |
螺栓 | GB | 35 | 0Crl8Ni9 | 0Crl8Ni9 | |||
ASTM | A193B7 | A320-B8 | A320-B8 | ||||
螺母 | GB | 45 | 0Cfl8Ni9 | 0Crl8Ni9 | |||
ASTM | A1942H | A194-8 | A194-8 | ||||

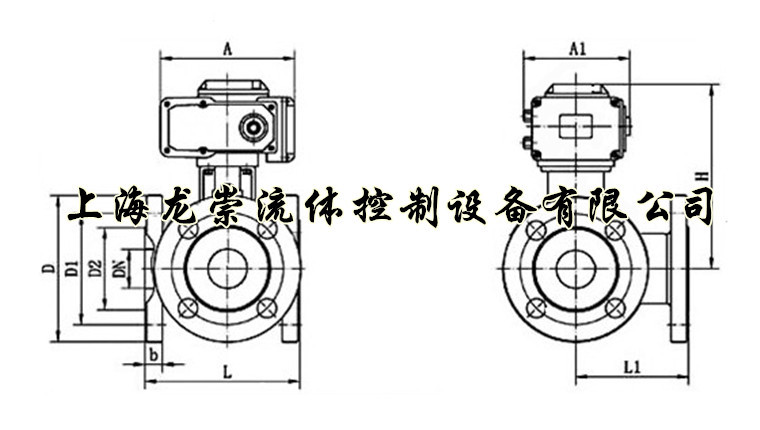

主要連接尺寸
公稱壓力 | 公稱通徑 | 尺 寸 | |||||||||
L | L0 | D | K | d | Y | b | z-do | Hw | Hd | ||
1．6MPa | 50 | 260 | 130 | 165 | 125 | 100 |
| 16 | 4-ф18 | 205 | 265 |
65 | 320 | 160 | 185 | 145 | 120 |
| 18 | 4-ф18 | 245 | 295 | |
80 | 320 | 160 | 200 | 160 | 135 |
| 20 | 8-ф18 | 305 | 345 | |
100 | 370 | 185 | 220 | 180 | 155 |
| 20 | 8-ф18 | 340 | 420 | |
125 | 510 | 255 | 250 | 210 | 185 |
| 22 | 8-ф18 | 425 | 465 | |
150 | 510 | 255 | 285 | 240 | 2'0 |
| 24 | 8-ф23 | 450 | 505 | |
200 | 580 | 290 | 340 | 295 | 265 |
| 26 | 12-ф23 | 480 | 525 | |
250 | 670 | 335 | 405 | 355 | 320 |
| 30 | 12-ф25 | 530 | 565 | |
300 | 760 | 380 | 460 | 410 | 375 |
| 30 | 12-ф25 | 585 | 630 | |
350 | 850 | 425 | 520 | 470 | 435 |
| 34 | 16-ф25 | 625 | 675 | |
400 | 980 | 490 | 580 | 525 | 485 |
| 36 | 16-ф30 | 670 | 710 | |
450 | 1080 | 540 | 640 | 585 | 545 |
| 40 | 20-ф30 | 705 | 770 | |
500 | 1220 | 610 | 715 | 650 | 608 |
| 44 | 20-ф34 | 765 | 825 | |
600 | 1360 | 680 | 840 | 770 | 718 |
| 48 | 20-ф41 | 840 | 945 | |
700 | 1750 | 875 | 910 | 840 | 788 |
| 50 | 24-ф41 | 1050 | 1110 | |
800 | 1850 | 925 | 1025 | 950 | 898 |
| 52 | 24-ф41 | 1125 | 1220 | |
900 | 2050 | 1025 | 1125 | 1050 | 998 |
| 54 | 28-ф41 | 1260 | 1315 | |
1000 | 2150 | 1075 | 1255 | 1170 | 1110 |
| 56 | 28-ф48 | 1325 | 1385 | |
1200 | 2450 | 1225 | 1485 | 1390 | 1325 |
| 58 | 32-ф54 | 1395 | 1450
| |
